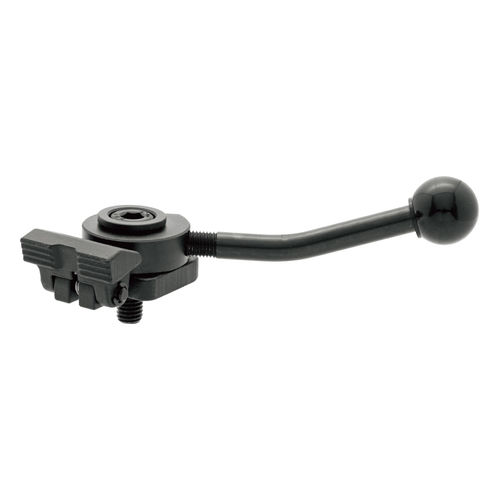

Bride de serrage mécanique QLSCpour usinageen acierà profil plat
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- mécanique
- Applications
- pour usinage
- Autres caractéristiques
- en acier, à profil plat, à came
- Force de serrage
Min: 2 500 N
Max: 5 000 N
Description
Pince à came à profil bas pour une mise en place rapide de la pièce. La came en spirale permet un serrage rapide en tournant simplement la poignée.
La mâchoire pousse la pièce vers l'avant et vers le bas avec une force maximale de 6000 N.
La hauteur minimale de la mâchoire n'est que de 6 mm (0,24").
Force de serrage : 4000 / 6000N
Charge d'exploitation des poignées mobiles : 170 / 280N
Le type sans poignée est disponible : Numéro de pièce QLSCL-NR
Matériel :
Corps : Acier S45C (finition noire oxydée)
Mâchoire/Cam : Acier SCM440, Ouenched and tempered (Black oxide finish)
Manipuler : Acier S45C, trempé et revenu (finition noire oxydée)
---
