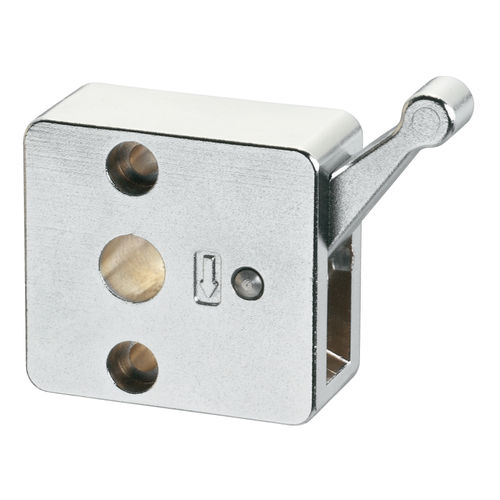

Élément de serrage manuel QSC

mécaniqued'arbrede broche

Système de verrouillage rapide et sûr de l'arbre. Il suffit de tourner la poignée pour obtenir un serrage sûr. Disponible pour les arbres de 10, 12, 14, 15, 16 et 20 mm de diamètre. -Plus efficace que la méthode conventionnelle Lorsque la poignée est tournée vers le bas, elle pousse le bloc de verrouillage vers l'arbre pour le serrer. Lorsque la poignée est relâchée, le ressort plat permet au bloc de verrouillage de revenir à sa position initiale. -Caractéristique 1. Manipulation simple de la poignée sans aucun outil Le mouvement vertical simple de la poignée est parfait pour les applications où des ajustements de position sont souvent effectués. Pour le verrouillage, la poignée est tournée vers le bas, comme indiqué par une flèche sur le côté. Pour le déblocage, la poignée est tournée vers le haut dans le sens inverse. Ni vis sans tête ni poignée réglable ne sont nécessaires. Aucun outil n'est nécessaire pour le fonctionnement de la poignée. -Caractéristique 2. Conception compacte et gain de place Méthode Imao Aucun espace n'est nécessaire pour que la poignée puisse pivoter. Méthode conventionnelle Un certain espace est nécessaire pour que la poignée puisse pivoter. Taille compacte pour une installation même dans les petits espaces. Diamètre d'arbre approprié (mm) : 10 12 14 15 16 20 -Caractéristique 3. Différentes possibilités de montage Les faces avant et arrière peuvent être utilisées pour le montage. Les trous taraudés sur les 2 côtés permettent un montage polyvalent. Corps/poignée : Zinc moulé sous pression, finition chromée Bloc de verrouillage : Bronze coulé CAC402 Ressort plat : Acier inoxydable SUS304
