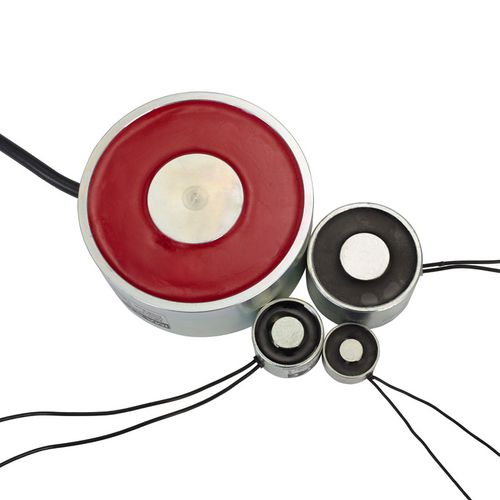

Ventouse électromagnétique IMAVEM series

de puissance

L'attraction et la fixation des pièces ferromagnétiques sont obtenues en excitant le bobinage de la ventouse. Lorsque l'alimentation électrique est interrompue, la pièce maintenue est relâchée. En cas de travail avec des charges suspendues, il faudra respecter les normes de sécurité correspondantes. Caractéristiques : Degré de protection IP65 Classe thermique B (130) Tension nominale 24 Vcc Facteur de marche normalisé : ED 100% Autres tensions, ED ou dimensions : consulter Ces électroaimants ne doivent s'activer qu'au contact de la pièce métallique. Ils sont destinés à un fonctionnement intensif sans limite d'actionnements et en service permanent. Leur principale caractéristique est leur grande force de retenue avec une consommation modérée de courant. Bobines normalisées 24 VDC ED. 100% service permanent. Bornes libres de série pour toutes les dimensions. Avec câbles de raccordement. (Modèle standard) Avec connecteur, à partir du modèle IMAVEM50. (Facultatif) – Le connecteur a 4 options de positionnement (4 × 90º) et n’est pas adapté à la tension alternative (AC). Le tableau suivant reprend les valeurs de la force de maintien (Fm) en fonction de l'entrefer (δL), mesurées dans les conditions suivantes : Alimentation en courant continu (CC). Pièce plate (rugosité de 3μ) en AºSt37, de l'épaisseur indiquée dans le tableau et de dimensions égales ou supérieures à la face d'attraction. Température ambiante 35 ºC. Bobine stabilisée à sa température de régime.
