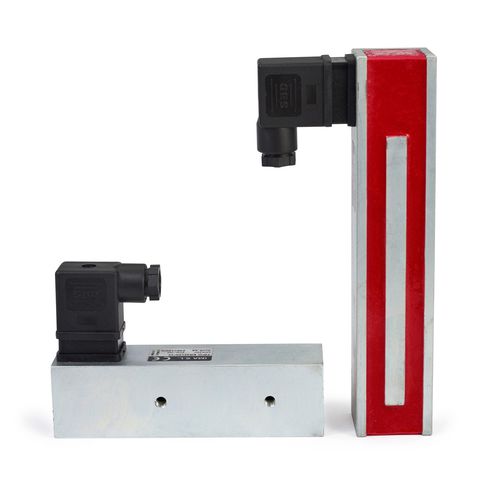

Ventouse électromagnétique IMAREC

de puissance

Ces électroaimants sont fabriqués avec un alliage ferrique et ils fonctionnent EN 24V. courant continu. Sur demande, ils peuvent être aussi fabriqués en courant alternatif . Le fonctionnement est très simple : quand le courant est activé, un champ magnétique est généré et il reste concentré sur l’armature en fer, ce qui permet toute sorte de fixation.. Caractéristiques: Grade de protection: IP65 Classe thermique: B (130º) Tension nominale: 24V DC Facteur de marche normalisé: ED 100% Autres tensions, ED et dimensions: Consulter Attirer et retenir les pièces ferromagnétiques est obtenue en excitant l'enroulement intérieur de la ventouse. Lorsque l'alimentation électrique cesse la pièce est libérée. Avec des charges suspendues on devra respecter toujours les normes de sécurité existantes. Branchement au courant alterne (AC) seulement pour les références ERM150/60 a ERM500/60. La connexion électrique s’effectue avec un connecteur situé sur l’extrémité de l’électroaimant (1) qui dispose de deux possibilités d’orientation (2X180º). La face intérieure du dispositif possède des trous en filetés (M-6 / M-8) pour la fixation La table suivante donne les valeurs d'une force de maintien (Fm) en fonction de l'entrefer (δL), mesurée dans les conditions suivantes Alimentation en courant continu (DC). Pièce plate (3μ de rugosité) en AºSt37, de l’épaisseur indiquée dans la table et dimensions égal ou supérieur à la face d’attraction. Température ambiante 35ºC. Bobine stabilisé à sa température de fonctionnement. Pour autres conditions d’usage, la forcé (Fm) peut diminuir.
