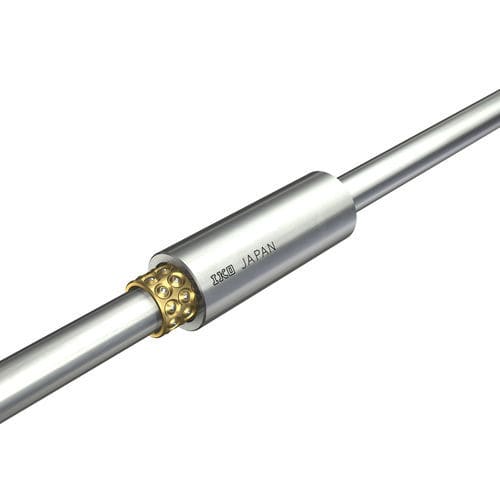

Douille de guidage linéaire à billes STSI

en acierminiature

La douille rotative IKO Stroke est un guide de roulement à mouvement linéaire de petit diamètre et de faible hauteur de section. Il peut fournir un mouvement rotatif et linéaire dans la direction axiale simultanément à un mouvement de rotation. Il est extrêmement compact, possède une grande précision et un mouvement régulier avec une faible résistance au frottement, ce qui le rend adapté à divers instruments de mesure, dispositifs de fabrication de circuits intégrés, machines de précision ou autres pièces petites et très précises. Une conception spécialisée combine un cylindre externe avec un chemin de roulement cylindrique et des billes qui sont incorporées dans le dispositif de retenue, ce qui permet un mouvement rotatif et linéaire dans la direction axiale simultanément à un mouvement de rotation. Après le traitement thermique de la surface du chemin de roulement du cylindre externe et de l'arbre, ils reçoivent une finition ultra-précise et sont réglés sur zéro ou sur une légère précharge en incorporant des billes en acier de haute précision. Cela permet d'obtenir une précision extrêmement élevée dans les mouvements rotatifs et linéaires. Les billes minuscules incorporées dans un cylindre externe mince ont un très petit diamètre et une petite hauteur de section. Comme chaque composant est rectifié avec précision et ajusté à des conditions de précharge idéales, un fonctionnement extrêmement souple et stable avec une faible résistance au frottement sur une longue période est possible.
