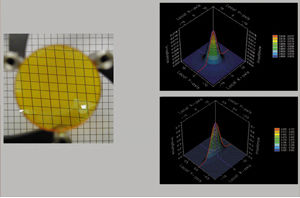

Lentille biconique

en verre BK7astigmatique

Les lentilles biconiques ont deux rayons différents sur une même surface. Il est possible de réaliser une lentille biconique avec des courbes sphériques ou asphériques, selon l'application et la nécessité d'éliminer les aberrations. Les lentilles biconiques sont utilisées pour produire une mise au point de forme elliptique ou en ligne. Ces lentilles sont également utilisées dans les extenseurs de faisceaux anamorphiques pour réduire l'astigmatisme du faisceau laser. De nombreux lasers à guide d'ondes produisent des faisceaux astigmates. Comme la plupart des applications laser nécessitent des faisceaux gaussiens symétriques, les faisceaux astigmates doivent être corrigés. Le type d'optique habituellement utilisé dans les extenseurs de faisceau anamorphiques et les lentilles de mise au point elliptiques est la lentille cylindrique. Pour l'application de l'expandeur de faisceau et certaines applications de mise au point, il est nécessaire d'utiliser deux cylindres, ce qui entraîne des procédures d'alignement difficiles. La lentille biconique peut réduire le nombre d'éléments utilisés dans cette application et, plus important encore, réduire les maux de tête liés à l'alignement. * La puissance optique biconique peut être placée sur une seule surface. * Facile à aligner. La perpendicularité des courbes est assurée par l'usinage. * Utile dans les expandeurs de faisceaux anamorphiques. * En tant que lentille de mise au point, elle produira des taches de forme elliptique. * Les courbures peuvent être sphériques ou elliptiques.
