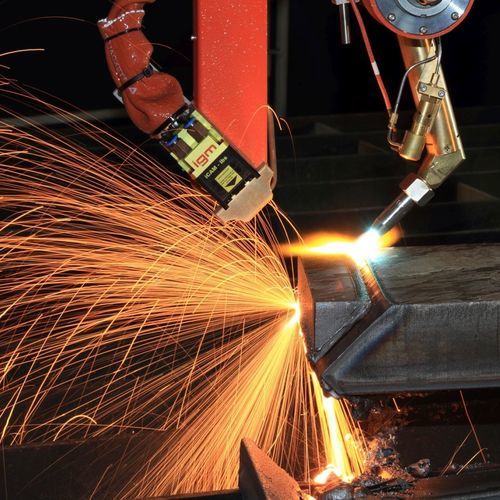

Chanfreineuse électrique iBS

stationnairepour préparation de cordons de soudurede tôle

Système de biseautage commandé par capteur pour la préparation automatisée des joints de soudure des plaques d'acier plates. La construction stable du portique et la conception orientée vers l'application de la tête de coupe permettent tous les types de coupes latérales supérieures ou inférieures avec un suivi des bords en ligne contrôlé par capteur. Une caméra laser mesure la position de la pièce et la suit le long du bord supérieur, garantissant les hauteurs d'appui requises avec une tolérance de +/- 0,5 mm, même en compensant les déformations dues à la chaleur. Le système traite les biseaux requis, qui sont définis en cliquant simplement et en insérant les paramètres géométriques dans un dessin CAO du composant, à l'aide du logiciel spécialement développé. Les systèmes assistés par capteur peuvent être fournis avec les machines d'oxycoupage et de découpe plasma igm ibs, qui sont optimisées pour toutes les exigences mécaniques et de contrôle pour le chanfreinage des tôles plates. Cette caractéristique particulière a été rendue possible par le développement d'une tête de coupe en forme de parallélogramme, sur laquelle est montée la torche de coupe, mobile sur deux axes. Cette unité est montée sur un portique stable, monté sur des rails, avec une glissière transversale et une glissière verticale pour prendre le parallélogramme. La conception spéciale de la tête de coupe permet de chanfreiner des tôles plates avec des angles de chanfrein quelconques et modifiables sur des coupes droites ou courbes. Mesure automatique de l'épaisseur de la tôle Une préparation très précise des joints tout en maintenant une hauteur de talus ou un volume de joint spécifié nécessite non seulement le suivi exact de la torche de coupe le long du contour, mais aussi la détection exacte de l'épaisseur de la tôle. À cette fin, la machine à biseauter igm peut être équipée d'une mesure automatique de l'épaisseur de la tôle.
