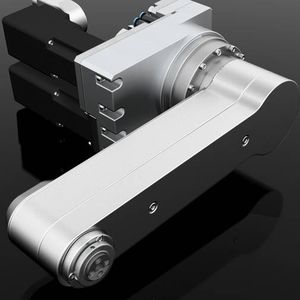

Module de manipulation type pick and place miniSPIN series

compact

La série miniSPIN a permis de mettre au point une unité de manutention compacte aux caractéristiques hautement dynamiques. Le concept a été conçu pour positionner de petites pièces d'un poids de 20 à 100 grammes maximum. 100 grammes. Les opérations typiques de prise et de dépose peuvent être réalisées avec des temps de cycle très courts, de l'ordre d'une demi-seconde. La série miniSPIN peut être utilisée comme station unique ou en combinaison avec des unités linéaires. En liaison avec l'axe linéaire euroLINE à entraînement direct, il est possible de réaliser des systèmes de manutention hautement dynamiques, par exemple pour manipuler des palettes de produits. Pour permettre une utilisation optimale de la série miniSPIN, des longueurs de levier standardisées de 87 mm ou 151,5 mm sont disponibles. Caractéristiques Longueurs de levier sélectionnables (87 mm et 151,5 mm) Temps de cycle pour 2x 180° : 240 ms à 20 g. Interface standard pour la fixation de différents types de pics Préparé pour le montage de servomoteurs du client Les servomoteurs peuvent être programmés comme des servomoteurs multitours indépendants Conception modulaire (facilité d'entretien et de maintenance) Alimentation en air ou en vide à un ou deux canaux en option Pas de tuyaux d'air en mouvement Léger Applications, par ex : Manipulation rapide de composants dont le poids net ne dépasse pas 20 g : Horlogerie, secteur médical et pharmaceutique, ingénierie de précision, micro-assemblage contrôle de l'ingénierie : Contact avec les composants, système de vision (en hauteur) Mise en place de pièces de la position horizontale à la position verticale Manipulation de composants d'un poids maximal de 100 g sur demande
