Indicateur de position V-12 series

de tensionde courant alternatifde courant continu

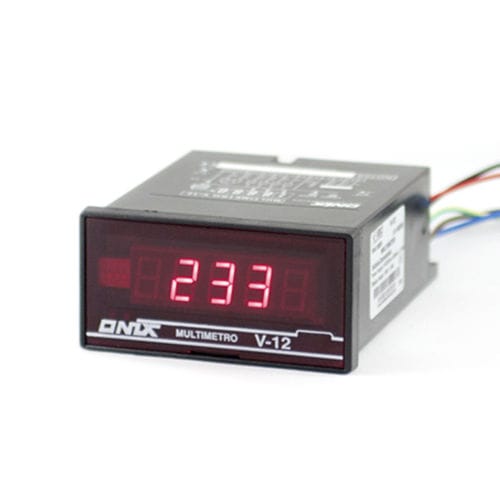

Le multimètre V-12 est un indicateur numérique de tension, pour les mesures en courant continu et en courant alternatif de 0,2 V à 750 V. Conçu pour être installé sur un panneau de 96x48mm. visualisation à 5 chiffres Alimentation : 115 ou 230 Vac De 0,2 à 750 V Visualisation Les écrans affichent une valeur à 5 chiffres, de -1999 à 1999, le premier chiffre n'étant pas supérieur à 1. Un cinquième chiffre (toujours 0) peut être ajouté pour l'ajustement à l'unité. Si la valeur est inférieure à -1999, le chiffre -1 sera affiché et si elle est supérieure à 1999, le chiffre 1 sera affiché. En insérant un tournevis à tête plate dans la rainure de la face avant du couvercle, vous pouvez faire levier pour l'extraire. L'afficheur dispose de 2 potentiomètres multitours pour régler le "0" (il peut prendre des valeurs négatives et 0, sa fonction est de régler le 0 dans les signaux 4-20mA ou similaires) et "span". Il possède 4 interrupteurs pour la visualisation de la virgule et du cinquième chiffre (0). les interrupteurs 1, 2 et 3 activent/désactivent la virgule aux différentes positions et le quatrième active/désactive le 0 au cinquième chiffre. Sortie sortie 5 Vdc pour d'autres applications telles que la mesure de position par potentiomètre, ohmètre ou similaire. Mesure Le multimètre V-12 est réglé en usine pour afficher 230 Vca entre les bornes 4 et 9. Les afficheurs peuvent lire des tensions de 0,2 V à 750 V. Ils disposent de 5 entrées de tension pour les différentes valeurs de la pleine échelle : 0,2, 2, 20, 200 et 750 V. Connectez le signal à l'échelle supérieure la plus proche. Au dos, à côté des bornes, se trouve le sélecteur permettant de choisir entre Vac ou Vdc. Pour les signaux Vdc, il faut faire attention à la polarité en connectant le pôle négatif à la borne 4 (commune). L'appareil dispose également de 2 entrées de courant pour 20 mA et 5 A. Ces entrées sont un shunt vers GND qui doit être connecté à la borne 5 pour lire la tension de chute dans le shunt.
