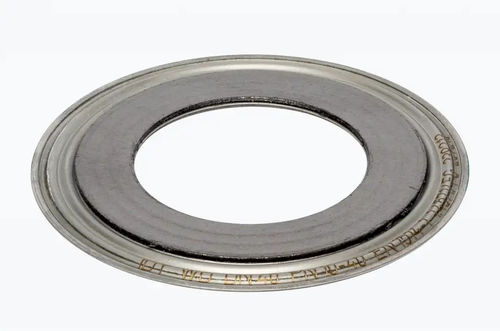

Joint plat 8711WD12

ronden inoxen graphite

Le joint comprend un noyau ondulé en acier inoxydable (1.4571) et une couche partielle de graphite de chaque côté. Le revêtement partiel réduit la surface d'étanchéité du joint pour une plus grande charge unitaire. Le système d'étanchéité peut être utilisé dans des applications où de faibles contraintes sont autorisées. L'anneau métallique non revêtu sert à centrer le joint dans la bride. Caractéristiques du joint DIN 2505 V K0×Kd [N/mm] - 12 × bd k1 [mm] - 1,1 × bd Caractéristiques des joints DIN 28090 бVO [N/mm²] - 230 бVU 0,1 [N/mm²] - 12 m (DIN 28090) - 1,1 бBO 300 °C [N/mm²] - 200 Caractéristiques du joint ASME m (ASME) - 2,5 Y [PSI] - 2000 Homologations et rapports d'essais TA Luft 2002 (VDI 24A0/2200) DIN EN13555 (TA Luft 2021) Test de sécurité incendie Résistance à l'explosion Gaz (DIN 3535-6)
