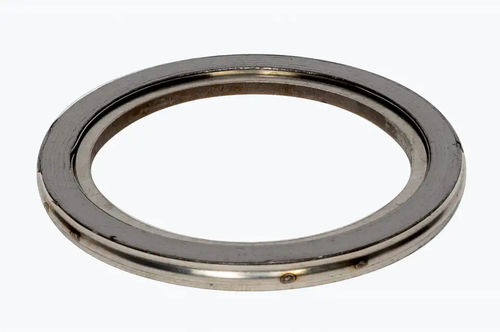

Joint spiralé 6411SD30

ronden graphitemonté sur bride

Le joint spiralé se compose d'une bande métallique perlée enroulée en spirale en acier inoxydable 1.4541. Une bande de graphite souple [pureté 98%C] dépassant des deux côtés est insérée entre les différents enroulements. La bague de support intérieure [matériau : 1.4541] stabilise la spirale sur le diamètre intérieur. Ce type de joint n'a pas de bague extérieure de support et de centrage et convient aux systèmes de brides mâle-femelle. Les joints spiralés sont particulièrement adaptés aux applications avec des pressions de fonctionnement élevées et des conditions de fonctionnement critiques. Caractéristiques des joints DIN 2505 V K0×Kd [N/mm] - 50 × bd k1 [mm] - 1,4 × bd Caractéristiques des joints DIN 28090 бVO [N/mm²] - 300 бVU 0,1 [N/mm²] - 50 m (DIN 28090) - 1,4 бBO 300 °C [N/mm²] - 220 Caractéristiques du joint ASME m (ASME) - 3 Y [PSI] - 7300 Homologations et rapports d'essais TA Luft 2002 (VDI 24A0/2200) Oxygène BAM Oxygène BAM (liquide) WRAS Certificat d'eau potable HY Formes de brides Mâle-Femelle (forme SR) - Appareils personnalisés - Avec barres de séparation
