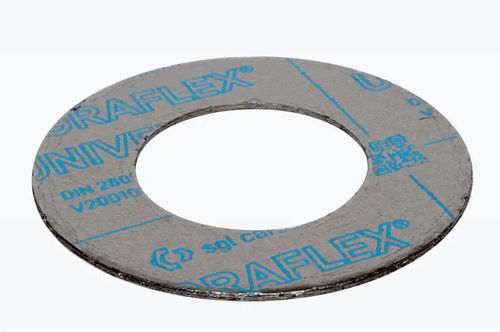

Le joint plat est constitué d'une plaque perforée en acier inoxydable (1.4401) avec une feuille de graphite sur les deux faces. La liaison est non adhésive. Les couches de graphite sont imprégnées.
Caractéristiques du joint EN 13555
Dichtungskennwerte 2 mm (Amtec) -
Caractéristiques des joints DIN 2505 V
K0×Kd [N/mm] - 22 × bd
k1 [mm] - 1,3 × bd
Caractéristiques des joints DIN 28090
бVO [N/mm²] - 160
бVU 0,1 [N/mm²] - 22
m (DIN 28090) - 1,3
бBO 300 °C [N/mm²] - 140
Caractéristiques du joint ASME
m (ASME) - 2,5
Y [PSI] - 2000
Homologations et rapports d'essais
Résistance à l'éclatement
VdTÜV Merkblatt Dichtung 100
Oxygène BAM
Oxygène BAM (liquide)
Gaz (DIN 3535-6)
EG 1935/2004
Formes de brides
Auto-centrante, face surélevée (forme IBC) -
Mâle-Femelle (forme SR) -
Appareil, personnalisé -
Avec barres de séparation
---
