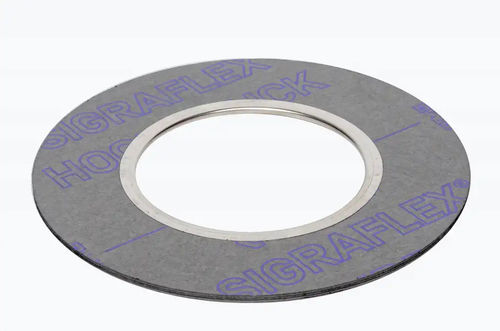

La conception de base correspond aux joints plats SIGRAFLEX® Hochdruck. Le joint est également doté d'un œillet intérieur.
Caractéristiques du joint EN 13555
Dichtungskennwerte 2 mm (Amtec) -
Caractéristiques des joints DIN 2505 V
K0×Kd [N/mm] - 20 × bd
k1 [mm] - 1,3 × bd
Caractéristiques des joints DIN 28090
бVO [N/mm²] - 200
бVU 0,1 [N/mm²] - 20
m (DIN 28090) - 1,3
бBO 300 °C [N/mm²] - 130
Caractéristiques du joint ASME
m (ASME) - 2,5
Y [PSI] - 2100
Homologations et rapports d'essais
TA Luft 2002 (VDI 24A0/2200)
DIN EN13555 (TA Luft 2021)
Test de sécurité incendie
Résistance à l'explosion
Oxygène BAM
Oxygène BAM (liquide)
Gaz (DIN 3535-6)
EG 1935/2004
Formes de brides
Autocentrée, face surélevée (forme IBC) -
Languette et rainure (forme TG) -
Mâle-Femelle (forme SR) -
Appareils personnalisés -
Avec barres de séparation
---
