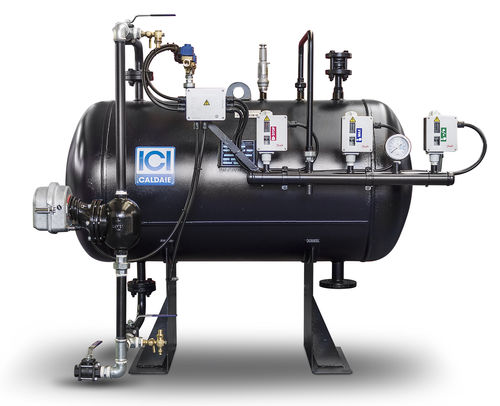

Le vase d’expansion est conçu pour absorber les variations volumétriques de l’huile déterminées par la variation de température. Sa composition consiste en un récipient horizontal pressurisé avec azote. La pression varie de 1 bar en conditions d’huile froide à 4 bars avec huile à 280°C. Le réservoir est conforme à la norme PED 2014/68/EU.
Il est réalisé en acier au carbone P275GH EN10028-3, peint à l’extérieur.
VEO est fourni avec les accessoires nécessaires pour le contrôle automatique de la pression et des niveaux. Les sélecteurs, les fusibles, les indicateurs lumineux de l’expansion sont situés dans le panneau de commande du réchauffeur OPX.
Sur demande :
Au cas où le vase d’expansion VEO ne serait pas accouplé à une chaudière à huile diathermique ICI série OPX ou OPX REC mais à un générateur de marque différente, il est possible de demander la fourniture d’un tableau électrique comme équipement supplémentaire.
Équipement standard :
Système de ravitaillement azote pour le contrôle de la pression comprenant :
Collecteur azote
Manomètre
Pressostat
Vanne d’alimentation azote
Pressostat de sécurité
2 vannes à solénoïde de charge
2 clapets anti-retour
Indicateur de niveau
Système de contrôle niveau alimentation huile comprenant :
Régulateur flotteur de niveau avec alarme intégrée de niveau insuffisant
Pompe charge huile
Soupape de sécurité certifiée PED 2014/68/EU
