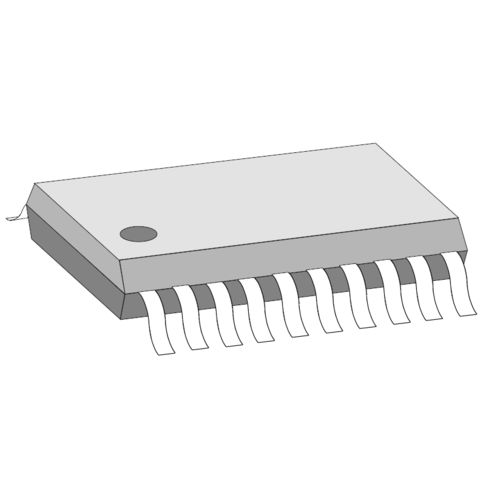

Interpolateur iC-MG

Applications Capteurs de position optiques et magnétiques Codeurs rotatifs Codeurs linéaires Caractéristiques Suivi en temps réel, interpolation du code ne manquant pas Facteurs d'interpolation sélectionnables : x1, x2, x5, x10, x20, x25, x25, x50 Fréquence d'entrée 100 kHz à la résolution la plus élevée Entrées PGA différentielles et asymétriques La résistance d'entrée variable permet la conversion courant / tension Conditionnement de signal pour l'offset, l'amplitude et la phase Source de courant 50 mA contrôlée en tant que LED ou pont d'alimentation MR Sortie codeur en quadrature par l'intermédiaire d'un circuit d'attaque de ligne push-pull 20 mA protégé contre les courts-circuits (RS422) Comptage de sécurité assuré par une distance de phase minimale garantie Génération d'un signal d'index à des positions sélectionnables Longueur d'index réglable Indicateur de perte de signal Mise en service via l'interface série EEPROM Interrupteur d'alimentation du sous-système offrant une protection contre l'inversion de polarité pour l'ensemble du système
