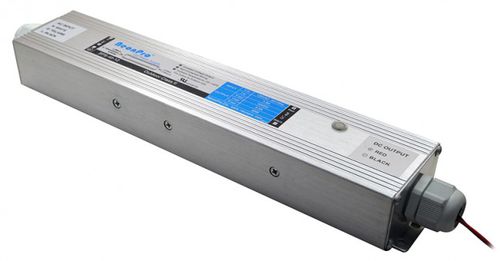

Alimentation électrique AC/DC SPS series

à sortie simpleà deux sortiesà découpage

- Conception mince et autonome, connexion de câblage à l'intérieur - Reconnu par UL comme étant de classe 2 pour l'extérieur - Indice IP64 - Pour les applications de Signalisation LED Éclairage architectural à DEL Éclairage sportif à DEL Éclairage des têtes de cobra à DEL Caractéristiques -Conforme à la norme UL1310, classe 2 ; -Sortie à tension constante ; -Pour les applications extérieures ou intérieures ; -Convient pour une installation dans un chemin de câbles ; -Température ambiante : -25~+40 Guide d'installation Installation typique Fournitures nécessaires : Étape 1 : Assemblez les plaques arrière avec les raccords étanches, passez le câble PLTC et effectuez les connexions en conséquence.ASSUREZ-VOUS que les câbles CA et CC sont connectés à leurs bornes respectives.Utilisez des vis pour monter les plaques arrière sur le boîtier. Serrez les vis et les raccords pour éviter les fuites (Fig3) Etape 2 : Placez l'alimentation LED dans la gaine et fixez-la avec des vis. (Fig.4) c.Installation sans boîte de jonction pour une utilisation intérieure : Suivez l'étape 1 dans "Installation dans un chemin de roulement" et montez avec des vis. d. Installation avec des boîtes de jonction pour une utilisation intérieure : Étape 1 : Montez la boîte de jonction sur le mur avec des vis. Etape 2 : Assemblez les plaques arrière avec les raccords étanches, faites passer le câble d'entrée CA. Du côté de la sortie CC, faites passer le câble PLTC et effectuez les connexions en conséquence. Utilisez les vis pour monter les deux plaques arrière sur le boîtier. Placez le raccord du côté CA dans le trou de la boîte de jonction, serrez les vis et les raccords pour éviter les fuites et montez l'alimentation CC sur la boîte de jonction. Étape 3 : Fixez l'alimentation CC au mur en utilisant la plaque arrière du côté de la sortie CC avec des vis.
