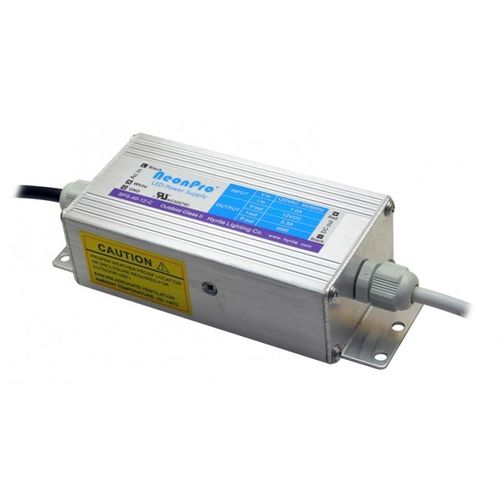

Alimentation électrique AC/DC SPS-C series

à sortie simpleà découpageavec protection contre les courts-circuits

-Design fin - Reconnu par UL comme étant de classe 2 pour l'extérieur - Classification IP64 Signalisation LED Eclairage architectural à LED Eclairage industriel à LED Eclairage sportif à LED Eclairage Tête de Cobra à LED 1.Caractéristiques -Conforme à la norme UL1310, classe 2 ; -Sortie à tension constante ; -Pour les applications extérieures ou intérieures ; -Convient à l'installation dans un chemin de câbles ; -Température ambiante : -25~+40 3. Guide d'installation 3.1 Installation typique Etape 1 : Assemblez les plaques arrière avec les raccords étanches, passez le câble PLTC et effectuez les connexions en conséquence.ASSUREZ-VOUS que les câbles CA et CC sont connectés à leurs bornes respectives.Utilisez des vis pour monter les plaques arrière sur le boîtier. Serrez les vis et les raccords pour éviter les fuites (Fig3) Etape 2 : Placez l'alimentation LED dans le chemin de roulement et fixez-la avec des vis c.Installation sans boîte de jonction pour une utilisation intérieure : Suivez l'étape 1 de la section "Installation dans un chemin de câbles" et fixez-le avec des vis. Installation avec des boîtes de jonction pour une utilisation intérieure : Étape 1 : Fixez la boîte de jonction au mur à l'aide de vis. Étape 2 : Assemblez les plaques arrière avec les raccords étanches, faites passer le câble d'entrée CA. Du côté de la sortie CC, faites passer le câble PLTC et effectuez les connexions en conséquence. Utilisez les vis pour monter les deux plaques arrière sur le boîtier. Placez le raccord du côté CA dans le trou de la boîte de jonction, serrez les vis et les raccords pour éviter les fuites et montez l'alimentation CC sur la boîte de jonction. Étape 3 : Fixez l'alimentation CC au mur en utilisant la plaque arrière du côté de la sortie CC avec des vis.
