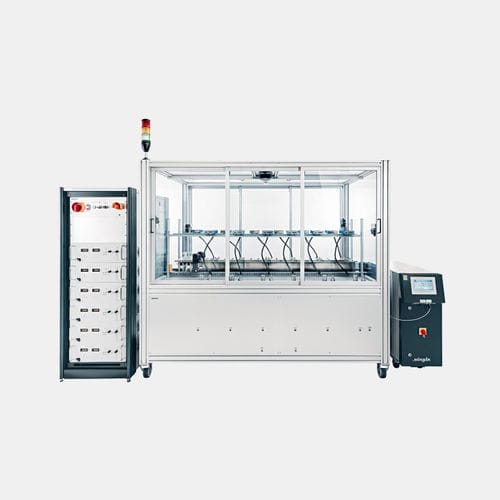

Banc d'essai de puissance PCTB series

automatiquede semi-conducteurhorizontal

Alpitronic, en partenariat avec les principaux fabricants de semi-conducteurs de puissance, a une longue et fructueuse histoire dans le développement de bancs d'essai de cyclage de puissance (PCTB). Les PCTB d'Alpitronic peuvent tester simultanément la durée de vie de 12 demi-ponts. Les modules sont connectés en série sur deux lignes de test, qui sont alternativement sollicitées par l'application d'un courant de charge allant jusqu'à 1200A, ce qui permet une utilisation très efficace des alimentations en courant de charge installées. Chaque dispositif testé est connecté au circuit de courant de charge par une barre omnibus à faible impédance et dispose d'une unité de mesure et de contrôle dédiée qui communique avec une unité de contrôle centrale. Cela permet une grande flexibilité dans le nombre de modules testés. Les appareils peuvent être montés sur un maximum de 12 plaques de refroidissement connectées en parallèle au circuit de refroidissement par des raccords rapides. Les plaques de refroidissement standard peuvent être facilement remplacées par des plaques de refroidissement personnalisées, qui sont nécessaires pour tester les modules pin-fin. Le circuit de refroidissement offre une large gamme de températures de départ allant de 25° à 120°C. Le banc d'essai peut également être utilisé pour déterminer l'impédance thermique et la résistance thermique des modules de cyclage de puissance. Après la livraison des bancs d'essai, nous proposons des services de maintenance et d'étalonnage, ainsi qu'une assistance à distance et sur site et des services de pièces détachées. Caractéristiques principales Test simultané d'un maximum de 12 modules de puissance IGBT, diode ou (SiC)-MOSFET avec deux interrupteurs par module Courants de charge jusqu'à 1200A Températures de refroidissement jusqu'à 120°C Connexions de modules flexibles pour tous les types de boîtiers Mesure de l'impédance thermique et de la résistance thermique Tests de cycles de puissance conformément à la norme AQG 324
