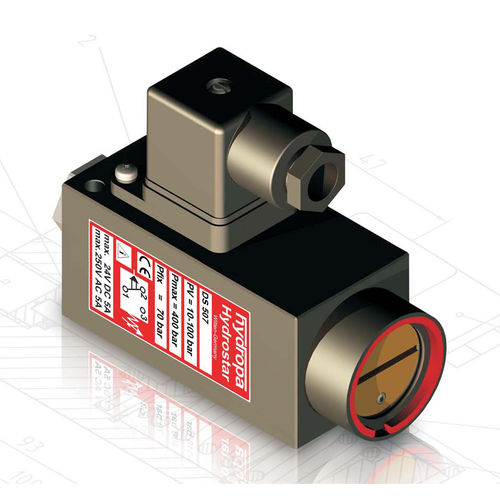

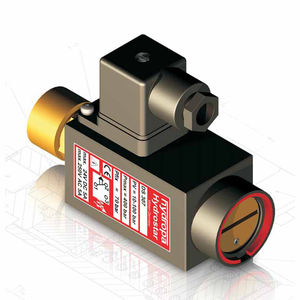

Pressostat à piston DS-507 / 502 series

pour huileréglable

FONCTION Les fonctions de mano-contact sur la base du principe de piston-ressort. Le microcontact (2) est actionné si la pression se trouve au-dessous du configuré valeur. Les actes du piston (6) contre le plat de ressort (5) quand la pression s'accumule. Ceci s'attache contre la compression continu-réglable ressort (4). Les transferts du piston (6) la force de sur le plat de ressort (5) quand configuré de la pression est atteinte sur le bec (7), permettre microcontact (2) et déclenchement d'un signal électrique. La pression d'être surveillé est déterminée par tension de charge initiale du ressort (4). L'ajustement est réalisé en tournant l'élément de ajustement (3). La rotation en sens inverse des aiguilles d'une montre réduit la commutation pression, tout en tournant dans un sens horaire augmente la pression de changement. L'ajustement l'élément (3) est fixé avec la vis de fixation. l'arrêt mécanique empêche le ressort de compression (4) du grippage dû à la rotation excessive.
