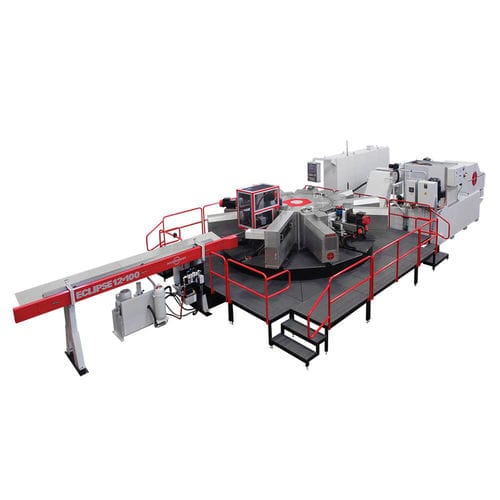

Machine transfert rotative Eclipse 12-100

CNC12 positionsde haute précision

La nouvelle Eclipse 12-100 est une refonte complète du célèbre concept de machine de transfert rotative multibroche Hydromat, avec des composants entièrement nouveaux. Elle est dotée d'un châssis en fonte très résistant de 2 m de diamètre, soit près de deux fois plus grand que la machine Hydromat traditionnelle à 12 stations. Cette plate-forme de machine offre plusieurs broches d'outils dans une seule empreinte intégrée avec un système de gestion des copeaux et de refroidissement. Le chargement/déchargement robotisé avec inversion automatique offre une capacité d'usinage sur six faces pour les applications de chargement de barres et de pièces brutes. Chacun des 12 modules de broches d'outils offre une capacité de 3 ou 4 axes avec des servobroches électriques et des composants de haute technologie tels que des guidages linéaires robustes pour une grande précision et des roulements de grand diamètre pour une stabilité accrue, ce qui permet d'obtenir une coupe plus douce à des vitesses plus élevées. La commande CNC Eclipse est dotée d'une capacité de mappage des montages pour une précision exceptionnelle d'une station à l'autre. Conçus pour être exceptionnellement rigides, ces modules ont été conçus avec des pièces moulées lourdes pour des propriétés d'amortissement des vibrations supérieures et une précision maximale. L'Eclipse offre un haut degré de flexibilité d'usinage grâce à une expertise en ingénierie associée à un concept visionnaire, le type de pensée créative qui a donné naissance à ce centre d'usinage rotatif supérieur pour la production de petites et de grandes séries. Caractéristiques Jusqu'à cinq unités de broches verticales disponibles en option Commande CNC FANUC 30iB et interface opérateur pendante à écran tactile Table d'indexation équipée d'un accouplement à anneau Hirth assurant la précision et la répétabilité de l'indexation Temps d'indexation de la table : 0,9 seconde Systèmes de serrage à changement rapide de la pince Hainbuch et de la table à mandrin
