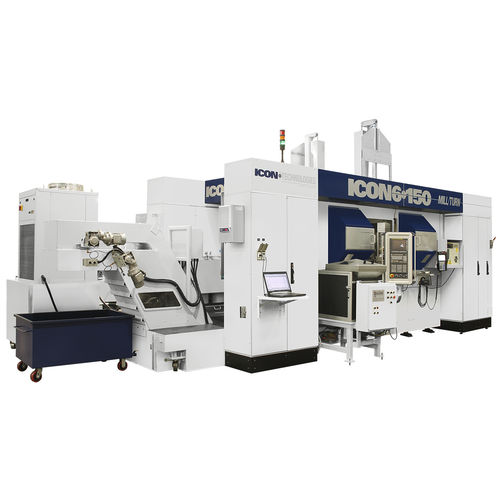

Centre d'usinage CNC 4 axes ICON 6-150

verticalpour acierpour acier inoxydable

L'ICON 6-150, conçu avec quatre stations d'usinage et deux stations de chargement/déchargement dédiées, a été développé autour de principes d'usinage flexibles. Équipé d'une table à six positions, il achemine les palettes vers quatre modules d'usinage pour une découpe rapide et ultra-précise. Ces quatre stations de coupe permettent un usinage sur cinq faces avec interpolation sur quatre axes ; sur six faces si la station inactive est utilisée pour l'inversion de la pièce. Ces avantages, associés à la flexibilité de l'ICON, créent une solution très innovante pour produire des pièces complètes, avec des temps de cycle rapides et une finition de surface supérieure. La conception unique de l'ICON 6-150 associe les principes d'un centre d'usinage flexible à la philosophie de production par transfert rotatif d'Hydromat. Il en résulte un centre d'usinage robuste d'une extrême polyvalence. ENTRAÎNEURS INDEX - Nombre d'entraînements Index : 4 positions Vitesse d'indexation : 0,9 secondes pour 180° Rotation : 360.000x0.001° Vitesse de rotation maximale : 5 000 tr/min CHANGEUR DE PALETTES - Entraînement direct par moteur Torque Fanuc Nombre de palettes : 6 Index simple (6 x 60°) Double index (3 x 120°) Temps d'indexation de la table : 3,5 secondes CHANGEUR D'OUTILS Longueur maximale de l'outil : 140 mm (5.5 in) Diamètre maximum : 45 mm (1.8 in) SYSTÈME DE REFROIDISSEMENT - 30μm haute pression Jusqu'à 80 bars à travers la broche Média permanent autonettoyant 75μm basse pression Papier ou cartouche filtrante COMMANDES / TENSIONS - Commande : Fanuc 30i Entraînements : Fanuc 30i Tension principale : 480V @ 60 Hz
