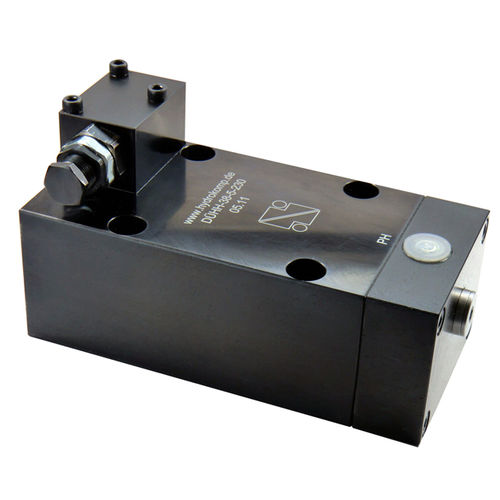

Multiplicateur de pression hydraulique 460-3

Multiplicateurs hydrauliques, avec boîtier en bloc Les multiplicateurs hydrauliques augmentent la pression hydraulique d'un rapport fixe. Grâce à cette méthode, il est possible, par exemple, d'utiliser un système hydraulique de machine à basse pression pour des consommateurs qui peuvent bénéficier de façon rentable d'une pression multiple plus élevée. L'intensification est réalisée au moyen d'un rapport fixe entre les surfaces de deux pistons. Cela signifie que la pression secondaire peut être contrôlée au moyen de la pression d'alimentation primaire de la pression d'alimentation primaire. Lorsque la pression minimale par défaut réglée dans la valve de séquence intégrée est atteinte, le piston d'intensification est activé et la pression de fonctionnement dans le système augmente d'un facteur de 3,85. Dans ce cas, la quantité d'huile n'a qu'une importance mineure. Un autre avantage est qu'aucun mouvement oscillatoire du piston n'est nécessaire dans le multiplicateur. La susceptibilité à l'usure des composants est donc réduite. De plus, une pression de sortie plus élevée est immédiatement disponible. Conditions de fonctionnement : Dans la plage de haute pression, le volume requis ne doit pas dépasser le volume interne de l'amplificateur. Pour contrôler la plage de haute pression, nous recommandons l'utilisation d'un manomètre. Nous recommandons également l'utilisation d'un filtre à pression avec une maille de 10 µm maximum pour garantir un fonctionnement optimal. 10 µm pour garantir un fonctionnement optimal. Le filtre doit être connecté à l'orifice basse pression PN de l'amplificateur. Avant de mettre le multiplicateur en service, le système hydraulique doit être complètement purgé. S'assurer qu'aucun fluide ne peut pénétrer dans le boîtier par l'orifice d'aération Z. S'il y a un risque de pénétration, le filtre fritté peut être retiré et une conduite d'aération peut être connectée à l'orifice fileté G1/4.
