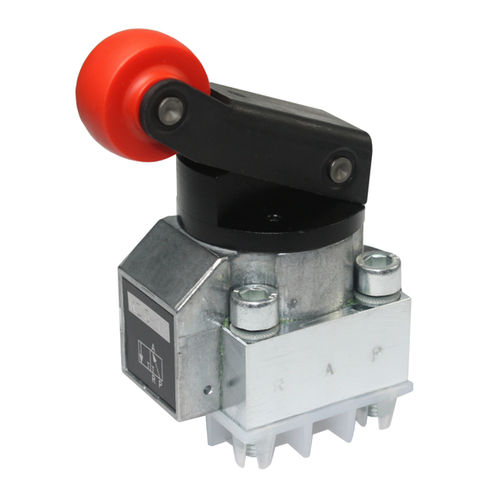

Vanne à levier 700-40

manuellede contrôlefiletée

Les valves directionnelles sont basées sur une valve à clapet pratiquement sans fuite d'huile. La position de commutation de la valve mécanique est réglée par un levier à galet de détection dans le mécanisme de fonctionnement. Dans le cas d'un distributeur manuel à poignée rotative, la position de commutation dans le mécanisme de fonctionnement est réglée par un levier d'angle et un poussoir. Les distributeurs sont disponibles en version 2/2 et 3/2. La combinaison de plusieurs distributeurs sur une plaque à clapets permet également de réaliser des distributeurs 3/3, 4/3 et 4/2. Si les distributeurs doivent être insérés dans des systèmes de tuyauterie, des blocs de connexion peuvent être bridés. Ainsi, le champ d'application de cette série peut être élargi par des fonctions telles que, par exemple, une vanne de régulation de pression ou un clapet anti-retour de dérivation. Il est possible de combiner plusieurs vannes à commutation parallèle. Les combinaisons de distributeurs à simple effet sont particulièrement adaptées aux systèmes de serrage multiples pour le fonctionnement de points de serrage individuels Caractéristiques particulières : presque sans fuite d'huile disponibles avec clapet anti-retour intégré convient aux combinaisons de vannes peut être bridé sur des plaques de montage avec levier à galet ou poignée rotative actionnement mécanique ou manuel Conception : vanne à clapet sans fuite d'huile Actionnement : mécanique ou manuel couple d'actionnement 0,63 Nm Pression ouverte : pmax. 500 bar Débit : Qmax. 8 l/min Clapet anti-retour : sans ou avec Alimentation en huile : Orifice fileté G1/4 Fluide : HLP 22
