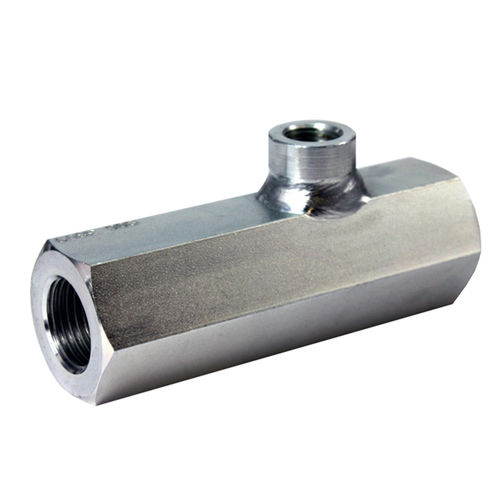

Vanne à piston 700-10

hydrauliquepiloted'arrêt

Clapets anti-retour à commande hydraulique Ces clapets anti-retour hydrauliques font partie des vannes d'arrêt conformes à la norme DIN ISO 1219. Avec une entrée hydraulique dans la connexion Z, le flux bloqué A→B peut être ouvert. Le flux B→A est ouvert en permanence. Fluide sous pression : huile hydraulique 10 68 mm²/s, (ISO VG 10 à 68 selon DIN 51 519). Les clapets anti-retour sans commande pilote sont équipés d'une bille en tant qu'élément de clapet. La version avec commande pilote contient un piston de soupape rectifié sphérique avec un clapet anti-retour à bille intégré. Dès l'ouverture du piston de la vanne, une ouverture de l'étrangleur est libérée pendant le processus de déverrouillage. Cela permet d'amortir le mouvement d'ouverture pilote du piston de déverrouillage. Les coups de bélier dans le volume de charge sont ainsi supprimés. La commande pilote assure une pression d'ouverture plus faible, ce qui convient particulièrement aux vérins à pinces oscillantes. Caractéristiques particulières : toutes les positions de montage sont possibles installation facile grâce à des raccords de tuyauterie amortit les coups de bélier dans le volume de consommation permet une faible pression d'ouverture idéal pour les pressions de fonctionnement et les volumes de consommation élevés particulièrement adapté aux vérins à collier pivotant Conception : Vannes d'arrêt selon DIN ISO 1219 Pression de service : pmax. 500 bar Installation : tuyauterie Position d'installation : diverse Commande pilote : sans/avec Passage principal : A, B avec orifice fileté G1/4 Orifice de contrôle : Z avec orifice fileté G1/4 Volume de contrôle : 0,15 cm³ et 0,40 cm³ Débit volumétrique : Qmax. 15 l/min et 55 l/min Taille de la clé : 24, 32 Fluide sous pression : huile hydraulique, selon DIN 51524 Tl.1 jusqu'à 3 ; ISO VG 10 jusqu'à 68 selon DIN 51519
