Accouplement par friction 500-3

pour airavec mesure de couple

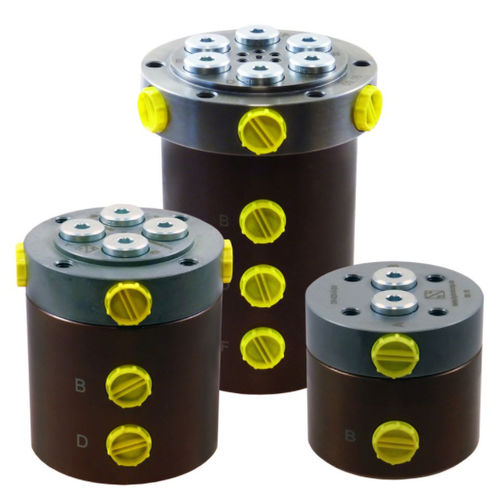

Raccords rotatifs sans/avec recirculation des fuites Les raccords rotatifs transfèrent l'huile hydraulique d'une partie fixe à une partie tournante de la machine. L'assemblage se fait dans l'axe de rotation du sous-ensemble. En fonction du nombre de niveaux de jonction, plusieurs éléments hydrauliques à simple ou double effet peuvent être raccordés. En principe, le coupleur rotatif ne convient qu'à l'huile hydraulique. En cas de transfert pneumatique, les éléments catalogués peuvent être utilisés à condition que l'air soit filtré et lubrifié pour garantir le graissage des joints et la protection contre la corrosion. Lors de la conception, il faut tenir compte du fait que le mouvement de rotation est entravé par le frottement du joint. Ce frottement dépend de la pression et doit être pris en compte dans le couple d'entraînement de la table rotative. Les informations correspondantes peuvent être trouvées dans les diagrammes de liaison qui montrent les couples de démarrage existants lorsque tous les niveaux de jonction sont pressurisés. Caractéristiques particulières : raccords axiaux et radiaux dans le piston disponible sans et avec recirculation des fuites convient aux systèmes pneumatiques et hydrauliques combinable avec des systèmes d'accouplement multiples (KDS) combinable avec des bagues collectrices électriques en version spéciale modèles standard et modèles spéciaux disponibles Instruction de fonctionnement importante : La pression de service et le couple doivent être adaptés aux conditions d'utilisation. Voir les diagrammes de la fiche technique 500-3. Instructions de montage : L'accouplement rotatif doit être monté de manière à ce qu'aucun moment transversal ne soit exercé sur l'élément fixe ou rotatif.
