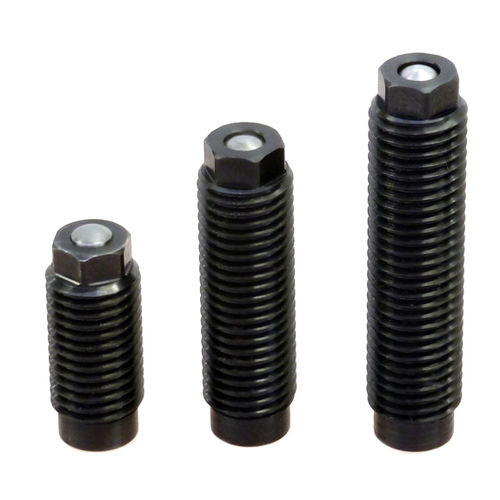

Vérin à piston 210-4

simple effetde bridagecorps fileté

Vérins à corps fileté de petit format Ces vérins à corps fileté à simple effet sont idéaux pour le serrage de petites pièces grâce à leur petit format. Avec un espacement de 15 mm entre les cylindres, les vérins à corps fileté peuvent être vissés dans des dispositifs de serrage multiples pour économiser de l'espace. L'alimentation en huile sous pression est réalisée par des canaux percés. Le cylindre est scellé au sol dans le trou d'installation fileté par le Kantseal fourni. Les tolérances des pièces de plus de 20 mm peuvent être compensées à l'aide d'un écrou d'étanchéité (accessoire). L'écrou d'étanchéité permet un réglage continu de la profondeur de vissage du cylindre. Il assure également l'étanchéité du cylindre au niveau du bord supérieur de l'orifice de montage fileté. Caractéristiques particulières : idéal pour le serrage de petites pièces possibilités d'installation peu encombrantes profondeurs d'encastrement réglables en continu alimentation en huile sans tuyauterie grâce à des canaux percés vérins standard et modèles spéciaux disponibles Remarque importante : Le vérin à corps fileté avec ressort de rappel n'est pas porteur à l'état décomprimé et rétracté. Protégez les vérins de l'exposition directe aux fluides de coupe et aux liquides de refroidissement agressifs. Les conditions générales d'utilisation et d'autres informations peuvent être trouvées dans le catalogue ou sur la page Internet : "Recommandations et spécifications" Pression de service : pmin. 5 bar, pmax. 500 bar Mode de fonctionnement : simple effet avec ressort de rappel Ø du piston : 8 mm Course : 5, 10 ou 16 mm : 5, 10 ou 16 mm Force de serrage : de 0,5 kN à 100 bar jusqu'à 2,5 kN à 500 bar Consommation d'huile : 0.5 cm³/10 mm de course Alimentation en huile : canaux percés Etanchéité : NBR -10°C à +80°C
