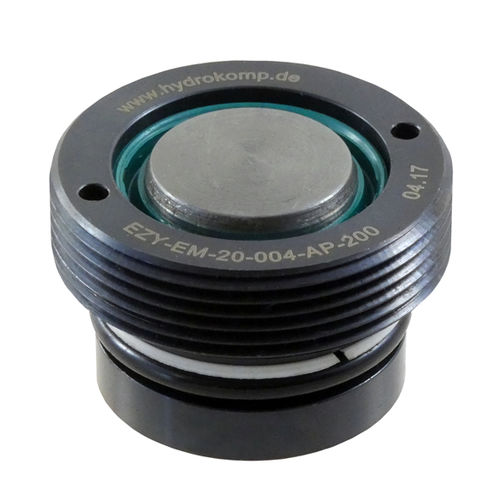

Vérin hydraulique 210-1

à pistonsimple effetde bridage

Vérins à corps fileté, avec limiteur de course Ces vérins à corps fileté constituent une solution peu encombrante pour les vérins de serrage et de verrouillage. Ils conviennent comme module de construction pour une grande variété de tâches. Ce vérin est par exemple idéal pour les dispositifs de serrage de presse. Le vérin se distingue par sa construction compacte. Grâce au limiteur de course interne, le vérin peut également être utilisé sans contre-serrage. L'extrémité de la tige du piston est bombée. Le vérin à corps fileté ne fonctionne hydrauliquement qu'en simple effet. Par conséquent, seuls des temps d'extraction définis sont indiqués. Le réarmement s'effectue au moyen d'un ressort de compression intégré. C'est pourquoi le temps de réarmement ne peut pas être déterminé avec précision. L'huile hydraulique est acheminée par des canaux percés. Une fois le cylindre installé, il doit être fixé dans le filetage M45x1,5 à l'aide d'une goupille filetée M4x6. L'étendue de la fourniture comprend cette goupille filetée avec hexagone intérieur et point de chanfrein. Caractéristiques particulières : convient comme cylindre de serrage et comme cylindre de fermeture utilisable sans surface de contre-serrage avec limiteur de course interne avec une grande surface de piston sphérique disponible avec ou sans racleur souple cylindres standard et modèles spéciaux disponibles Dispositif de serrage hydraulique à action rapide Un dispositif de serrage rapide hydraulique avec 12 vérins à corps fileté. Il est serré sur un bord de serrage normalisé d'une épaisseur de 20 mm. Les barres de serrage sont alimentées par un système de serrage hydraulique à double circuit. Cela signifie qu'en cas de chute de pression dans un circuit de serrage, l'effet de serrage est maintenu par le second circuit de serrage jusqu'à l'arrêt de la machine.
