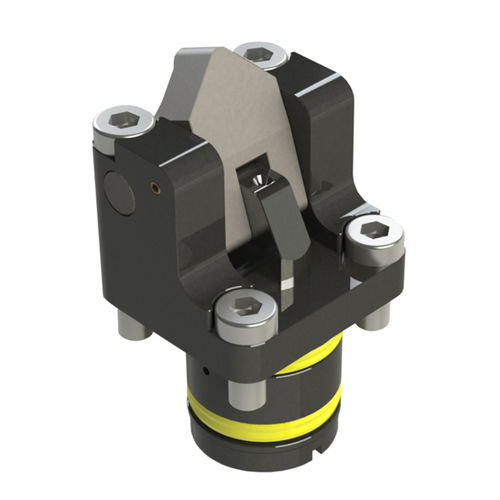

Dispositif de serrage pneumatique 250-20

pour pièces à usinerpivotantcompact

La pince à levier rotatif avec contrôle pneumatique de la position est particulièrement adaptée aux montages de serrage ne disposant que de peu d'espace pour l'installation d'éléments de serrage. Sa construction et sa conception compacte permettent des solutions flexibles dans diverses conditions d'installation. Les pinces à levier rotatif à double effet sont utilisées dans les montages de serrage dont l'alimentation en huile se fait par des canaux percés. Pour abaisser le levier de serrage, le mouvement linéaire est utilisé au prorata, ce qui permet de serrer la pièce. Pour desserrer, le levier de serrage pivote vers l'arrière jusqu'à ce que la pièce puisse être retirée en toute sécurité. Les leviers de serrage ne sont pas compris dans la livraison ! Vous pouvez commander des leviers de serrage standard de différents matériaux et de différentes longueurs en tant qu'accessoires. La pince à levier rotatif peut également être assemblée avec des leviers de serrage spéciaux ou fabriqués par vos soins. La force de serrage dépend de la longueur du levier de serrage. Les pinces à levier rotatif avec contrôle de position sont similaires aux pinces à levier rotatif à double effet de la fiche technique 250-10. Les deux variantes de fonctionnement sont interchangeables en raison des mêmes dimensions d'installation. Contrôle de position pneumatique : Les leviers de serrage sont équipés des deux côtés de bouchons d'étanchéité élastiques. Le levier de serrage rotatif possède deux canaux percés par lesquels de l'air comprimé peut être envoyé dans le guide du levier de serrage du boîtier.
