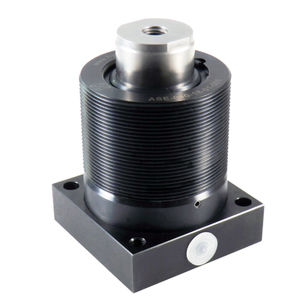

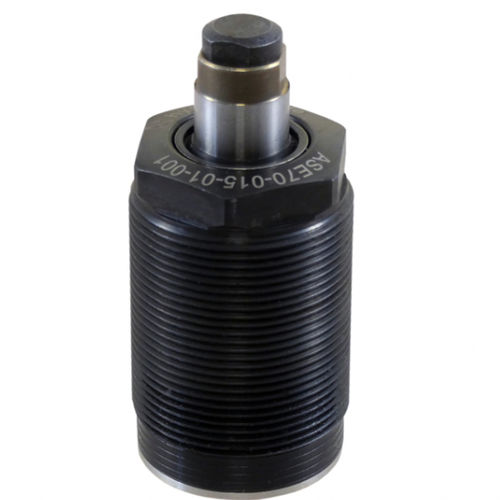

Plongeur à bille à ressort 280-70

Si les vibrations et les déformations doivent être évitées lors de l'usinage de pièces à basse pression, ces supports de travail (ASE) constituent la solution idéale. Les éléments filetés du corps peuvent être vissés dans des alésages d'installation filetés spécifiques au client pour économiser de l'espace. L'étanchéité est assurée par deux bagues d'étanchéité fournies contre le fond de l'alésage d'installation. Les supports de travail peuvent être disposés horizontalement et verticalement dans le dispositif de serrage. La fixation du piston peut être combinée avec le serrage hydraulique de la pièce à usiner ou séparément. Deux méthodes fonctionnelles peuvent être choisies pour faire avancer le piston. 1. La tige avance sous l'effet d'un ressort : La position de base de la tige est extraite. Le ressort intégré fait avancer le piston d'appui contre la pièce à usiner. Après la mise sous pression, le poussoir d'appui est fixé en position. A l'exception de la charge du ressort, aucune autre force n'agit sur la pièce. 2. Le poussoir avance hydrauliquement : La position de base du poussoir est rétractée. Le poussoir d'appui est maintenu en position rétractée par un ressort de rappel. Lorsque la pressurisation commence, le poussoir d'appui avance par la force du ressort contre la pièce à usiner et est finalement fixé dans cette position. Caractéristiques particulières : possibilité de concevoir des montages compacts possibilité de montage horizontal et vertical fixation du piston combinée au serrage ou séparée possible avec racleur souple de protection alimentation en huile sous pression par des canaux percés supports de travail standard et conceptions spéciales disponibles Pression de service : pmax. 70 bar Méthode d'avancement : hydraulique ou par ressort Piston : Ø (course) 10 (6,5) | 12 (8) | 15 (8) ou 16 (10) mm Force d'appui : min. 3, max. 10 kN à 70 bar
