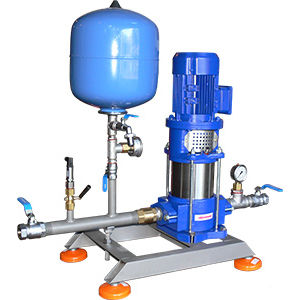

Groupe de pompage centrifuge ZHI, ZHJ series

à eauauto-amorçantstationnaire

Général Les ensembles ZHI et ZHJ sont basés sur une seule pompe OPA et OPB et complets avec clapets anti-retour, accumulateur hydraulique et système de contrôle. La configuration définie dépend de l'utilisation et de l'application prévues. Les groupes mono-pompes montés en parallèle de plusieurs pompes sont conçus pour le pompage de l'eau, l'augmentation de la pression de l'eau dans les réseaux d'alimentation et la compensation des pertes hydrauliques résultant des paramètres des conduites d'alimentation. Principales applications : Petits réseaux d'alimentation en eau ; Systèmes intérieurs de bornes-fontaines et de bornes-fontaines d'incendie ; Systèmes d'irrigation (pour le jardinage et l'agriculture) ; les systèmes d'alimentation et de traitement de l'eau industrielle (systèmes de refroidissement, systèmes de nettoyage, etc.). Design ZHI et ZHJ sont des groupes mono-pompe. La pompe est installée sur une structure de support et comporte des vannes d'arrêt et de non-retour, des commandes (pressostat LCA ou transducteur de pression), un système de contrôle et un accumulateur hydraulique. Groupes de pompage ZHI et ZHJ sont équipés de groupes de pompage OPA et OPB (OPA amélioré). Structure de support La structure est soudée à partir de profilés en acier. Il repose sur des amortisseurs de vibrations avec réglage en hauteur de l'ordre de 20 mm et un système de nivellement. La structure de support peut être réalisée en acier au carbone structurel avec revêtement en zinc trempé ou en acier austénitique. Raccords La pompe est équipée d'un clapet anti-retour. Les ensembles ZHI.2 à ZHI.3 et ZHJ.0 à ZHJ.3 comportent également des robinets à boisseau sphérique de coupure aux extrémités de refoulement et d'aspiration/alimentation. Le côté refoulement est également équipé d'un manomètre installé sur le tuyau de refoulement ou sur l'accumulateur hydraulique (ZBW.5 : capacité 200 litres, ou réservoirs ZBO).
