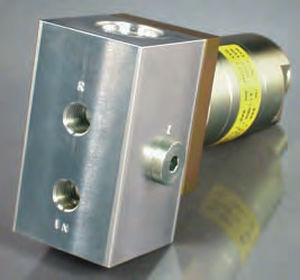

Multiplicateur de pression hydraulique 10099 series

compact

Les amplificateurs sont utilisés dans les applications où une source hydraulique basse pression est disponible. Ils amplifient la basse pression dans une plage mieux adaptée aux systèmes de maintien en position de travail Les multiplicateurs utilisent un mécanisme de pompage alternatif pour générer le flux de haute pression, de sorte que leur volume n'est pas limité comme dans le cas des multiplicateurs à piston leur volume n'est donc pas limité comme dans le cas des multiplicateurs à piston. Cela permet au multiplicateur de compenser toute consommation d'huile du côté haute pression. La pression de sortie est directement directement proportionnelle à la pression d'entrée. Le réglage de la haute pression s'effectue en faisant varier la pression d'entrée d'entrée. Le débit de la source de basse pression est dirigé vers le circuit en aval à travers le multiplicateur. Lorsque la pression du système augmente, le multiplicateur commence à tourner et intensifie la pression du système selon le rapport spécifié. Les modèles sans vanne de décharge ne permettent pas d'inverser le débit, le contrôle directionnel doit donc s'effectuer en aval dans le circuit haute pression en aval dans le circuit haute pression. Les modèles équipés d'une soupape de décharge permettent un contrôle directionnel dans le circuit d'alimentation basse pression. Le bloc collecteur de vannes directionnelles en option possède une cavité Vickers C-10-4 standard pour accepter une variété de vannes manuelles et d'électrovannes. Le raccord n° 253288 peut être utilisé avec la pièce n° 100997. - 5 000 psi max. - Rapports 3.2, 4 et 5.1 disponibles - Collecteur de vannes en option - Taille extrêmement compacte
