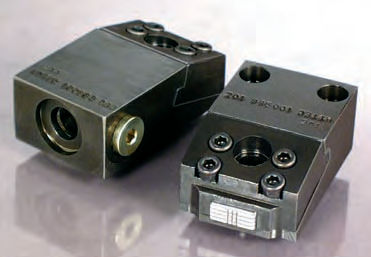

Crampon plaqueur 100 series

Les pinces à arêtes Hytec remplissent trois fonctions : le positionnement de la pièce, le serrage horizontal contre les localisateurs secondaires et le serrage vertical contre la surface de positionnement primaire. Cette force de serrage horizontale et verticale combinée permet de localiser et de fixer de nombreuses pièces sans qu'il soit nécessaire d'utiliser d'autres pinces. Ces pinces sont extrêmement compactes par rapport à leur force de serrage et sont disponibles en version conventionnelle ou à montage multiple. Avec une hauteur de seulement 1 pouce, leur profil bas leur permet de rester en dessous de la plupart des pièces à usiner pour un accès illimité à la surface supérieure de la pièce. La pince 100986 est conçue de manière compacte pour le montage sur collecteur. La pince 100863 possède trois ports de pression pour une installation pratique et un chaînage aisé de plusieurs pinces. Une course généreuse de 0,188" compense les variations de la pièce à usiner. Comprend une douille de montage/localisation amovible. - Angle de serrage de 15 degrés - Griffe trempée, dentelée et plaquée - Simple effet - Piston en acier à outils trempé - Trois orifices de pression (100863) - Conception compacte - Ressorts de rappel doubles, zingués - Versions conventionnelles et à montage sur collecteur
