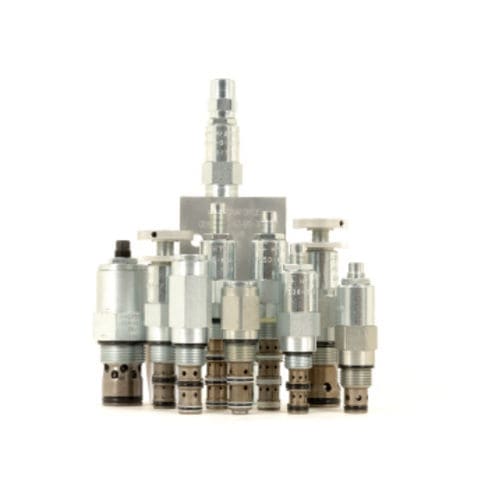

Soupape de décharge compacte RV58-20

hydrauliqueà clapetcartouche

La RV58-20X est une soupape de décharge hydraulique à visser, de type cartouche, à action directe, de type clapet, destinée aux circuits à faible débit, nécessitant une faible fuite interne. Fonctionnement La RV58-20X bloque le débit de l'orifice 1 vers l'orifice 2 jusqu'à ce qu'une pression suffisante soit présente à l'orifice 1 pour faire sortir le clapet à ressort de son siège. Caractéristiques Conçu pour une pression de service supérieure de 345 bar (5000 psi). Option de pression bidirectionnelle disponible. Les réglages ne peuvent pas être retirés de la soupape. Les réglages empêchent les ressorts de se solidifier. Diverses options de réglage disponibles. Réponse rapide aux changements de pression. Taille compacte. Notes Supersession : Applications existantes et nouvelles. La RVD58-20 est notre meilleure soupape de sûreté de sa catégorie et peut remplacer fonctionnellement cette soupape dans la plupart des applications. Nous vous encourageons fortement à considérer cette alternative plus récente. Considérations :. Pression et débit nominaux comparables Taux de réponse comparable Meilleures caractéristiques de montée en pression Taille plus petite Pas de joint dynamique Coût compétitif Une variation de la cavité VC08-2B est nécessaire. Certains collecteurs peuvent être remplacés par d'autres. Une assistance est disponible pour évaluer votre application Fluides : A base minérale ou synthétique avec des propriétés lubrifiantes Gamme de viscosité des fluides : 7.4 à 420 cSt Niveau de contamination maximal en service : 18/16/13 selon ISO 4406 Cavité : VC08-2 cavités de taille 08-2 Couple d'installation de la cartouche : 32.5 à 35,3 N-m (24 à 26 ft-lb) Couple maximal autorisé : 40.7 N-m (30 ft-lb) Couple de serrage du bouchon de style H : 10.8 à 13,6 N-m (8 à 10 ft-lb) N V P U 31 à 34 N-m (23 à 25 ft-lb) PC Restriction d'orientation : Aucune
