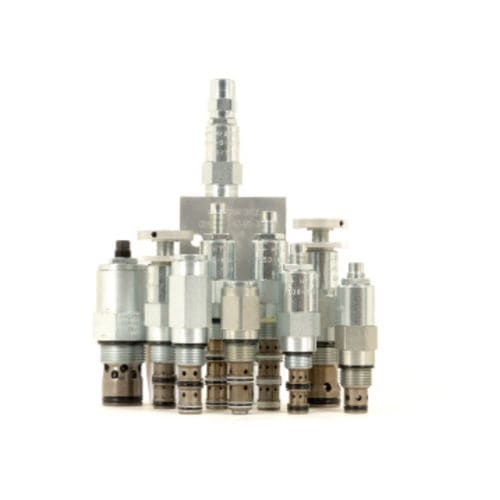

Soupape de décharge compacte CR08-38

hydrauliqueà clapetcartouche

La CR08-38X est une soupape de décharge hydraulique vissée, de type cartouche, à action directe, bidirectionnelle, de type clapet, destinée à être utilisée comme dispositif de limitation de pression dans des circuits hydrauliques plus exigeants, nécessitant une faible hystérésis et une faible fuite interne. Fonctionnement La soupape bloque le débit de l'orifice 1 à l'orifice 2 de manière bidirectionnelle, la chambre du ressort étant constamment vidée à l'orifice 3. Lorsqu'une pression prédéterminée est atteinte à l'orifice 1 ou à l'orifice 2, le clapet opposé au ressort est chassé de son siège. Caractéristiques Les réglages ne peuvent pas être retirés de la soupape. Les ajustements empêchent les ressorts de se solidifier. Pièces trempées pour une longue durée de vie. Taille compacte et courante dans l'industrie. Fluides : A base minérale ou synthétique avec des propriétés lubrifiantes Gamme de viscosité des fluides : 7.4 à 420 cSt Niveau de contamination maximal en service : 18/16/13 selon ISO 4406 Cavité : VC08-3 cavités de taille 08 à 3 voies Couple d'installation de la cartouche : 25.8 à 28,5 N-m (19 à 21 ft-lb) 47.5 N-m (35 ft-lb) Jusqu'à un maximum de Couple de serrage du bouchon de style H : 33.9,8 à 36,6 N-m (25 à 27 ft-lb) Restriction d'orientation : Aucune
