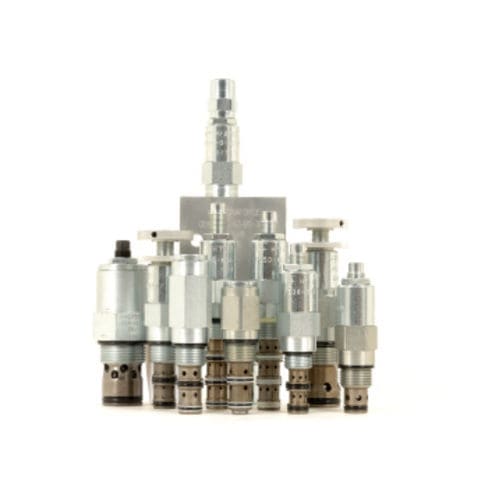

Soupape de décharge hydraulique CR08-28

à commande directeà clapetdifférentielle

La CR08-28X est une soupape de décharge hydraulique bidirectionnelle à visser, de type cartouche, à action directe, à surface différentielle, de type clapet, à ventilation interne, destinée à être utilisée comme dispositif de limitation de la pression pour la protection du circuit hydraulique commun. Fonctionnement La CR08-28X bloque le débit de l'orifice 1 ou de l'orifice 2. Lorsqu'une pression prédéterminée est atteinte à l'orifice 1 ou à l'orifice 2, le clapet à ressort est forcé de quitter son siège. La cartouche offre une réponse rapide aux changements de charge dans les circuits hydrauliques typiques nécessitant une faible hystérésis, une faible augmentation de pression et une faible fuite interne. Caractéristiques Gamme d'options de réglage Protection contre la corrosion de 960 heures de brouillard salin selon ASTM B117. Pièces trempées pour une longue durée de vie. Cavité commune à l'industrie. luides : A base minérale ou synthétique avec des propriétés lubrifiantes Gamme de viscosité des fluides : 7.4 à 420 cSt Niveau de contamination maximal en service : 18/16/13 selon ISO 4406 Cavité : VC08-2 cavités de taille 08-2 Couple d'installation de la cartouche : 25.8 à 28,5 N-m (19 à 21 ft-lb) Couple de serrage du bouchon de style H : 32.5 à 35,2 N-m (24 à 26 ft-lb) Restriction d'orientation : Aucune
