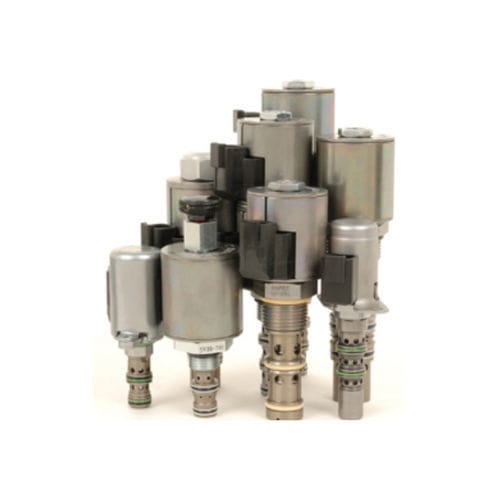

Électrovanne à commande directe SP08-47D

4 voieshydrauliqueétanche

Une électrovanne à action directe, 3 positions, 4 voies, tiroir moteur, commande directionnelle proportionnelle. Il s'agit d'une valve à cartouche hydraulique à visser destinée à être utilisée avec des fluides hydrauliques d'usage général. La fonction de commande manuelle est disponible en option. Fonctionnement Lorsqu'elle est hors tension, la SP08-47DX bloque l'écoulement vers le port 3, tout en permettant l'écoulement du port 2 vers le port 1 et du port 4 vers le port 1. Lorsque la bobine #1 est activée, le débit est autorisé du port 3 au port 4, et du port 2 au port 1. Lorsque la bobine n°2 est sous tension, le débit est autorisé de l'orifice 3 à l'orifice 2, et de l'orifice 4 à l'orifice 1. Remarque : Bien que l'orifice 1 puisse être entièrement pressurisé, il n'est pas destiné à être utilisé comme entrée de la vanne. Caractéristiques Solénoïde à usage continu. Tiroir et cage de précision trempés pour une longue durée de vie. Tensions et terminaisons de bobine en option. Option de commande manuelle. Bobines E étanches en option, conformes à la norme IP69K. Construction efficace à armature humide. Les cartouches sont interchangeables en termes de tension. Cavité commune à l'industrie. Fluides : Fluide hydraulique à base minérale ou synthétique avec des propriétés lubrifiantes. Plage de viscosité du fluide : 7.4 à 420 cSt Niveau de contamination maximal en service : 18/16/13 selon ISO 4406 Poids de l'unité : 0.14 kg (0.31 lb) Surface interne mouillée : 158 cm² (24.5 in²) Inductance de la vanne : 124 mH S1 97 mH S2 Courant de seuil : Voir les graphiques de performance Fréquence PWM de Dither : 90 à 110 Hz Cavité : VC08-4 cavités de taille 08-4 Couple d'installation de la cartouche : 25.8 à 28,5 N-m (19 à 21 ft-lb) Jusqu'à un maximum de 40,7 N-m (30 ft-lb) Couple de serrage de l'écrou de la bobine : 5.4 à 6,8 N-m (4 à 5 ft-lb) Restriction d'orientation : Aucune
