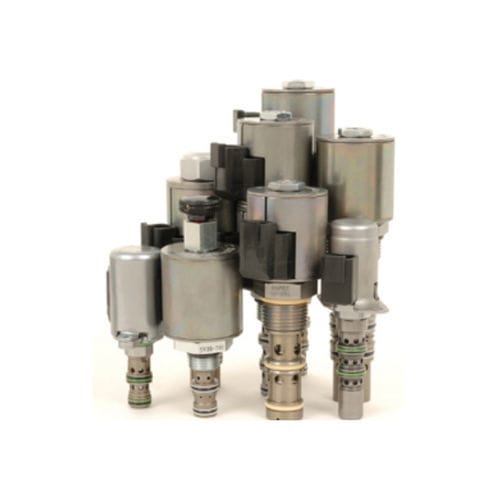

Vanne à cartouche HSP12-47C

hydrauliqueà visserde bobine

La HSP12-47C est une électrovanne hydraulique haute pression, proportionnelle, 4 ports, 3 positions, à tiroir, à visser, de type cartouche. Fonctionnement Lorsqu'elle est hors tension, la HSP12-47CX bloque tous les orifices. Lorsque la bobine S1 est sous tension, le débit est autorisé de 3 à 4, et de 2 à 1. Lorsque la bobine S2 est sous tension, le débit est autorisé de l'orifice 3 à l'orifice 2 et de l'orifice 4 à l'orifice 1. Dans les circuits où les débits des orifices de travail sont inégaux en raison des rapports de cylindres, le débit de retour le plus élevé doit être dirigé vers l'orifice 4. Fonctionnement de la commande manuelle Pour un fonctionnement normal du robinet (neutre), la goupille de commande manuelle doit être insérée dans la rainure de détente centrale (la rainure ID du bouton est alignée avec le haut de l'écrou de la bobine). Pour faire passer manuellement la vanne du point mort à l'activation de la bobine S1, il faut pousser légèrement le bouton vers le bas, le tourner de 90° dans le sens inverse des aiguilles d'une montre et le tirer. Pour verrouiller la vanne dans cette position, tournez le bouton de 90° supplémentaires dans le sens inverse des aiguilles d'une montre pour verrouiller la rainure de verrouillage supérieure. Pour passer manuellement du point mort à l'activation de la fonction de la bobine S2, le bouton est poussé à fond vers le bas. Pour le verrouiller dans cette position, tournez le bouton de 90° dans le sens des aiguilles d'une montre pour le verrouiller dans la rainure de verrouillage inférieure. La fonction de commande manuelle est destinée à une utilisation d'urgence et non à un fonctionnement continu. Caractéristiques Options de commande manuelle Bobine à usage continu Construction efficace à armature humide Bobines E étanches jusqu'à IP69K Tous les produits HyPerformance sont testés selon la spécification NFPA T2.6.1 et sont testés à un niveau de vérification de 90 % et une assurance de 99 % Fluides : Fluide hydraulique minéral ou synthétique avec des propriétés lubrifiantes Gamme de viscosité du fluide : 7.4 à 420 cSt Niveau de contamination maximal en service : 18/16/13 selon ISO 4406
