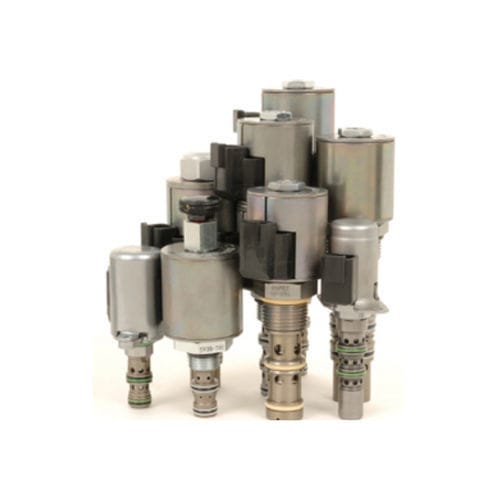

Électrovanne à commande directe SP10-47C

4 voiesnormalement ferméehydraulique

ÉLECTROVANNE PROPORTIONNELLE 3 POSITIONS, 4 PORTS À CENTRE FERMÉ Une électrovanne à action directe, à 3 positions, à 4 voies, à tiroir central fermé, à commande directionnelle proportionnelle. Il s'agit d'une valve à cartouche hydraulique à visser pour une utilisation avec des fluides hydrauliques d'usage général. La fonction de commande manuelle est disponible en option. Fonctionnement Lorsqu'elle est hors tension, la SP10-47CX bloque le débit vers tous les orifices. Lorsque la bobine n° 1 est sous tension, le débit est autorisé de l'orifice 3 à l'orifice 4, et de l'orifice 2 à l'orifice 1. Lorsque la bobine n°2 est sous tension, le débit est autorisé du port 3 au port 2, et du port 4 au port 1. remarque : bien que l'orifice 1 puisse être entièrement pressurisé, il n'est pas destiné à être utilisé comme entrée de la vanne. Caractéristiques Solénoïde à usage continu. Tiroir et cage de précision trempés pour une longue durée de vie. Tensions et terminaisons de bobine en option. Option de commande manuelle. Bobines E étanches en option, conformes à la norme IP69K. Construction efficace à armature humide. Les cartouches sont interchangeables en termes de tension. Bonne linéarité et hystérésis. Cavité commune à l'industrie. Fluides : Fluide hydraulique à base minérale ou synthétique avec des propriétés lubrifiantes Gamme de viscosité du fluide : 7.4 à 420 cSt Niveau de contamination maximal en service : 20/18/14 selon ISO 4406 Inductance de la vanne : 198 mH à 1,2 A Courant de contrôle maximal : Courant de seuil : Fréquence PWM de Dither : 100 Hz Cavité : VC10-4 cavités de taille 10-4 Couple d'installation de la cartouche : 32.5 à 35,3 N-m (24 à 26 ft-lb) Couple de serrage de l'écrou de la bobine : 6.8 à 9,5 N-m (5 à 7 ft-lb) Restriction d'orientation : Aucune
