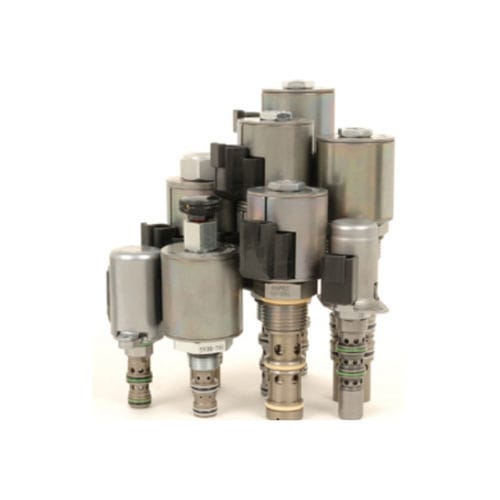

Électrovanne à commande directe SP08-47CL

4 voieshydrauliqueétanche

ÉLECTROVANNE PROPORTIONNELLE 3 POSITIONS, 4 VOIES, TIROIR CENTRAL FERMÉ Une électrovanne à action directe, 3 positions, 4 voies, tiroir central fermé, commande directionnelle proportionnelle. Il s'agit d'une valve à cartouche hydraulique à visser pour une utilisation avec des fluides hydrauliques d'usage général. La fonction de commande manuelle est disponible en option. Fonctionnement Quand elle n'est pas sous tension, la SP08-47C bloque le débit vers tous les ports, quand la bobine #1 est sous tension, le débit est autorisé du port 3 au port 4, et du port 2 au port 1. Lorsque la bobine n°2 est sous tension, le débit est autorisé du port 3 au port 2, et du port 4 au port 1. remarque : bien que l'orifice 1 puisse être entièrement pressurisé, il n'est pas destiné à être utilisé comme entrée de la vanne. Caractéristiques Solénoïde à usage continu. Tiroir et cage de précision trempés pour une longue durée de vie. Tensions et terminaisons de bobine en option. Option de commande manuelle. Bobines E étanches en option, conformes à la norme IP69K. Construction efficace à armature humide. Les cartouches sont interchangeables en termes de tension. Bonne linéarité et hystérésis. Cavité commune à l'industrie. Courant de fonctionnement maximal : Voir le tableau Cavité : VC08-4 cavités de taille 08 à 4 voies Couple d'installation de la cartouche : 25.8 à 28,5 N-m (19 à 21 ft-lb) Couple de serrage de l'écrou de la bobine : 5.4 à 6,8 N-m (4 à 5 ft-lb)
