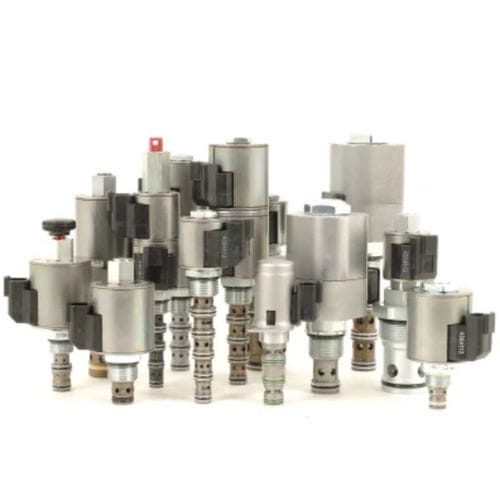

Clapet anti-retour à cartouche CV04-20

à visserà ressortà action directe

Le CV04-20 est un clapet anti-retour hydraulique à visser, de type cartouche, destiné à être utilisé comme dispositif de blocage ou de retenue de charge. Fonctionnement La valve à cartouche permet l'écoulement de l'orifice 1 vers 2, tout en bloquant normalement l'écoulement dans la direction opposée. La valve à cartouche est équipée d'un clapet entièrement guidé qui est fermé par un ressort jusqu'à ce qu'une pression suffisante soit appliquée à l'orifice 1 pour ouvrir l'orifice 2. Fluides : Fluide hydraulique minéral ou synthétique avec des propriétés lubrifiantes Plage de viscosité du fluide : 7.4 à 420 cSt Niveau de contamination maximal en service : 20/18/14 selon ISO 4406 Poids unitaire : 0.01 kg (0.03 lb) Surface interne mouillée : 16 cm² (2.5 in²) Cavité : VC04-2 cavités de taille 04 à 2 voies Couple d'installation de la cartouche : 16.3 à 19,0 N-m (12 à 14 ft-lb) Couple maximal autorisé : 27.1 N-m (20 ft-lb) Restriction d'orientation : Aucune
