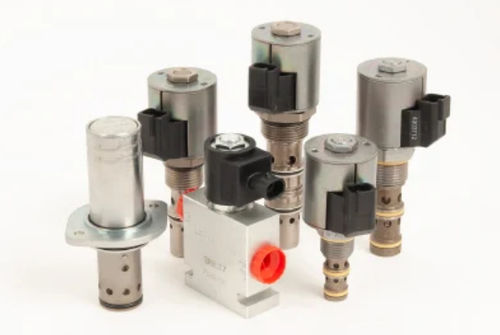

Vanne à cartouche UPCV10-F41

hydrauliquepilotede blocage

L'UPCV10-F41 est une vanne de décharge pilote à visser, de type cartouche, à pilotage interne, avec un clapet anti-retour interne et un rapport de pression de recharge fixe de 80 % pour une utilisation dans des systèmes hydrauliques de type accumulateur. Fonctionnement En régime permanent, l'UPCV10-F41 bloque le débit de l'orifice 3 vers l'orifice 4 et autorise le débit de l'orifice 1 vers l'orifice 2. Lorsqu'une pression prédéterminée est atteinte aux orifices 2 et 3, le tiroir se déplace pour permettre un écoulement libre de l'orifice 3 vers l'orifice 4, déchargeant ainsi le pilote de l'orifice 3. Si la pression à l'orifice 2 tombe à un niveau inférieur à la valeur de recharge établie par le rapport, la valve se ferme, bloquant l'écoulement de l'orifice 3 à l'orifice 4. La chambre du ressort est évacuée vers l'orifice 4. Caractéristiques Clapet anti-retour interne Rapports de pression de recharge fixes en option. Tiroir et cage de précision trempés pour une longue durée de vie. Choix d'options de joints. Fluides : A base minérale ou synthétique avec des propriétés lubrifiantes Gamme de viscosité du fluide : 7.4 à 420 cSt Niveau de contamination maximal en service : 18/16/13 selon ISO 4406 Poids de l'unité : 0.28 kg (0.61 lb) Surface interne mouillée : 251 cm² (38.9 in²) Cavité : HVC10-f4 cavités 10-size-4-voies Couple d'installation de la cartouche : 44.7 à 50,2 N-m (33 à 37 ft-lb) Restriction d'orientation : Aucune
