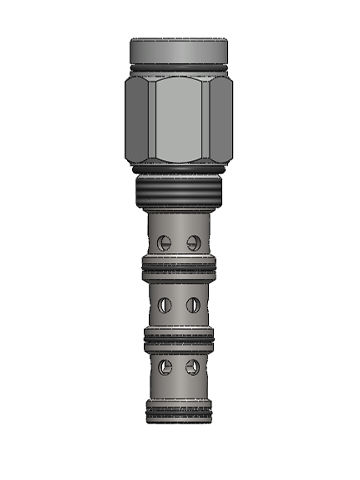

Distributeur hydraulique à tiroir PD16-2340-35

à commande assistée3 voiescompact

Valve hydraulique directionnelle à cartouche, vissée, pilotée, à tiroir, vent-air, pour circuits à 3 voies nécessitant un pilotage à distance. Fonctionnement Au point mort (non piloté), le PD16-2340 permet un débit bidirectionnel de ③ à ②, tandis que le débit est bloqué à ④. La chambre du ressort est ventilée à l'air, avec un joint torique interne qui la sépare des voies d'écoulement de la cartouche. Au signal du pilote à distance à ①, la vanne s'ouvre de ③ à ④, tout en bloquant l'écoulement à ②. Comme la chambre à ressort est ventilée et scellée par un joint torique, la cartouche peut être entièrement pressurisée à n'importe quel port sans affecter la pression de pilotage requise, la pression de pilotage n'étant pas affectée par la pression provenant de ④ . Caractéristiques Tiroir et cage trempés pour une longue durée de vie. Compact et pratique. Cavité industrielle générale. Gamme de ressorts de pression disponibles. Débit max. Débit : Voir le tableau des performances Volume d'huile nécessaire pour un changement de vitesse complet : 2,6 ml (0,16 cu.in.) Fuite interne : 42 ml/min (2.56 cu.in./min) max. à 350 bar (5000 psi) Couple d'installation : 61-67 Nm (45-50 ft.lbs) Fluide : A base minérale ou synthétique avec des propriétés lubrifiantes à des viscosités de 7,4~420 cSt (50-2000 ssu) Installation : Aucune restriction Cavité : V16-4 Outil de cavité : T/H16-4RC-T-G (brut), T/H16-4FM-T-G (finition)
