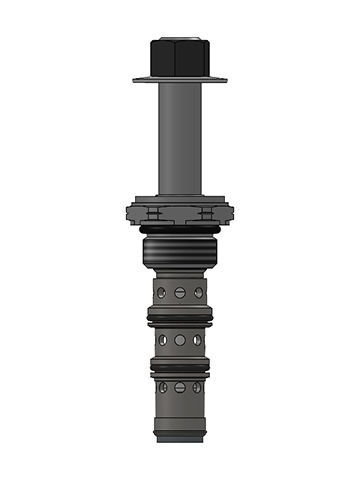

Soupape de surpression à visser EP1036

à commande assistéeproportionnellede contre pression

Un détendeur/régulateur de pression à vis, piloté, de type tiroir, qui peut être réglé en continu dans la plage prescrite en utilisant le courant d'entrée variable. La pression de sortie est proportionnelle au courant d'entrée. Cette valve peut être utilisée comme dispositif de contrôle de la pression dans les applications. FONCTIONNEMENT ET CARACTÉRISTIQUES lorsqu'aucun courant n'est appliqué à la bobine, l'EP1036 évacue le flux de ② à ③, tout en bloquant ①. Lorsque le courant est appliqué à la bobine de la vanne, le tiroir se déplace de ① à ② et bloque ② à③, une pression suffisante est présente en ② pour ouvrir la section pilote en compensant la force du solénoïde induite électriquement. La pression en ② est proportionnellement augmentée avec l'augmentation du courant. Si la pression en ② dépasse le réglage induit par la bobine, la pression de ② est évacuée vers ③. La contre-pression à ③ s'ajoute à la pression de réglage dans un rapport de 1:1 Filtration : ISO-4406 18/15 Fluides : synthétiques à base minérale avec des propriétés lubrifiantes à des viscosités de 6～420 cSt（45～2000 ssu） Installation : Si possible, placer la soupape sous le réservoir d'huile, de manière à ce que le tube du solénoïde reste rempli d'huile et que l'instabilité due au gaz résiduel soit évitée. Dans le cas contraire, installer la soupape horizontalement Cavité : VC10-36 Outils pour la cavité : T/H10-4RC-T-G (ébauche), T/H10-4FM-T-G (finition)
