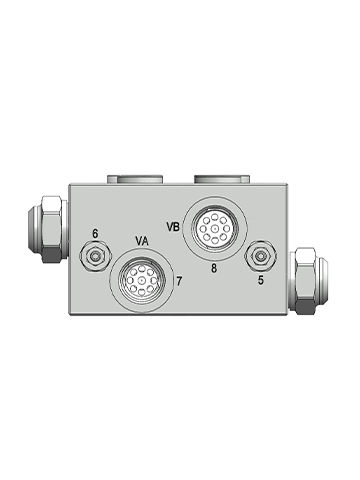

Vanne hydraulique RF6540

de contrôle de débitpour actionneurde réduction

Les vannes de régulation de débit à double compensation de pression peuvent fournir une compensation de pression et une régulation de débit sur deux lignes, le débit étant contrôlé en priorité. Elles sont idéales pour diverses applications nécessitant une régulation de vitesse compensée en pression d'un actionneur dans les deux sens. Ces vannes offrent un contrôle de débit avec priorité au compteur et une protection contre les surpressions dans les deux sens. Conçu pour accepter un débit d'entrée élevé, un limiteur de débit avec compensateur de pression limite le débit prioritaire maximum fourni à l'actionneur quelles que soient les variations de charge. Le débit excédentaire est renvoyé au réservoir par la ligne opposée. Un clapet de décharge détectant chaque sortie prioritaire et se déversant sur la ligne opposée assure la protection du système. Les clapets anti-retour situés de chaque côté du circuit permettent au débit de retour de l'actionneur de retourner au réservoir avec une perte minimale. Les vannes peuvent être utilisées dans les machines agricoles, les machines d'ingénierie et les équipements。 FONCTIONNEMENT ET CARACTÉRISTIQUES En conditions stables, lorsque le flux entre par l'orifice d'huile VA (VB) à travers l'orifice d'huile MA (MB) vers l'actionneur, le flux excédentaire retournera au réservoir d'huile à travers le clapet anti-retour via l'orifice d'huile VB (VA). Lorsque la pression de sortie MA (MB) augmente, la pression d'entrée de la soupape d'étranglement augmente, et l'écart de la soupape de décharge augmente également, ce qui a pour effet de shunter l'excès de débit et de réduire la pression de l'orifice MA (MB). Lorsque la pression de sortie MA (MB) diminue, la pression d'entrée de la soupape d'étranglement diminue, et l'écart de la soupape de décharge diminue également, de sorte que pour réduire le débit du shunt jusqu'à ce qu'il soit fermé, la pression de l'orifice MA (MB) augmente
