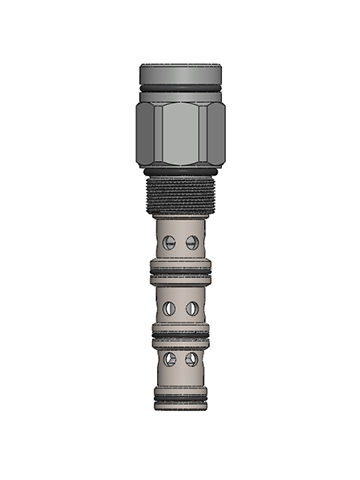

Distributeur hydraulique à tiroir PD12-2340

à commande assistée3 voiescompact

Valve hydraulique directionnelle à cartouche vissée, pilotée, à tiroir, vent-air, pour circuits à 3 voies nécessitant un pilotage à distance. Fonctionnement Au point mort (non piloté), le PD12-2340 permet un débit bidirectionnel de ③ à ②, tandis que le débit est bloqué à ④. La chambre du ressort est ventilée à l'air, ce qui est scellé à l'intérieur par un joint torique par rapport aux voies d'écoulement de la cartouche. Au signal du pilote à distance à ①, la vanne s'ouvre de ③ à ④, tout en bloquant l'écoulement à ②. Étant donné que la chambre à ressort est ventilée et scellée par un joint torique, la cartouche peut être entièrement pressurisée à n'importe quel port sans affecter la pression de pilotage requise, la pression de pilotage n'étant pas affectée par la pression provenant de ④ . Caractéristiques Tiroir et cage trempés pour une longue durée de vie. Compact et pratique. Cavité industrielle générale. Gamme de ressorts de pression disponibles. Couple d'installation : 40-47 Nm (30-35 ft.lbs) Pression de pilotage nécessaire pour un déplacement complet du tiroir : Pour un ressort de 5,5 bar (80 psi) : 5.5 bar (80 psi) Pour un ressort de 11,5 bar (167 psi) : 11.5 bar (167 psi) Fluide : A base minérale ou synthétique avec des propriétés lubrifiantes à des viscosités de 7,4~420 cSt (50-2000 ssu) Installation : Aucune restriction Cavité : V12-4 Outil de cavité : T/H12-4RC-T-G (brut), T/H12-4FM-T-G (finition)
