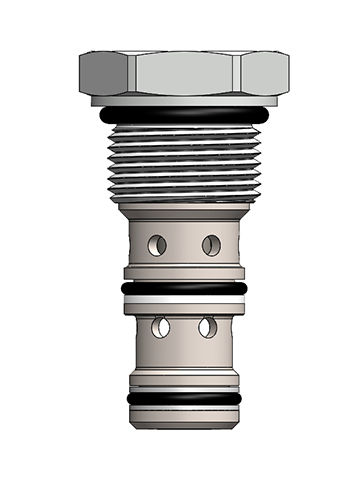

Clapet anti-retour à ressort HPC10

à cartoucheà pistonà visser

Clapet anti-retour hydraulique à visser, de type cartouche, piloté, qui peut être utilisé pour les circuits de blocage unidirectionnel ou de maintien de la charge. Le HPC10 permet l'écoulement de ② à ③, tout en bloquant l'écoulement dans la direction opposée. Lorsque la pression suffisante est appliquée à ①, le fluide peut s'écouler de ③ à ②. Le rapport de pilotage pour ce type de vanne est de 3:1, ce qui signifie que la vanne ne peut pas être ouverte tant qu'au moins 1/3 de la pression de charge de ③ n'est pas appliqué à ① . Dans des conditions statiques ou sans charge, la soupape est sollicitée par un ressort pour assurer le maintien. Un piston pilote étanche est disponible en option. Nous fournissons des ressorts personnalisés. Veuillez contacter le service clientèle. Débit : voir le tableau des performances. Fuite interne： ③ à ② : max. 0.25mL/min (5 gouttes/min) à 250bar (3600psi) ② à① : max. 115mL/min (7cu.in./min) à 350bar(5000 psi) (sans piston étanche) ② à ① : pas de fuite (sans piston étanche) Rapport de pilotage：3:1 rapport de pilotage : Biais du ressort de contrôle : Standard : 1 bar (14.5 psi) ; avec piston étanche : min. 3.5 bar （51 psi) Pression de rupture：1 bar (14.5 psi）) 3.5 bar（51 psi） 14.5 bar ( 203 psi) Filtration : valeur nominale maximale : 10μm（NAS 8），ISO4406 19/17/14 Fluide : A base minérale ou synthétique avec des propriétés lubrifiantes à des viscosités de 7,4~420 cSt (50-2000 ssu) Installation : aucune restriction. Cavité：VC10-3 ； Outil de cavité：T/H10-3RC-T-G（粗加工） ； T/H10-3FM-T-G（精加工） Kit d'étanchéité：SK10-3X-TM
