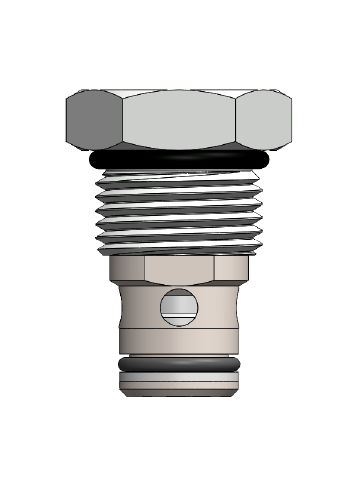

Clapet anti-retour à soupape CV10-P0

à cartouchecompactnormalisé

CV10-P0 permet l'écoulement de ① à ②, et bloque l'écoulement dans la direction opposée. La cartouche possède un clapet entièrement guidé qui est fermé par un ressort jusqu'à ce qu'une pression suffisante soit appliquée à ①， permettant l'écoulement du fluide de ① à ②. Caractéristiques Réponse rapide et souple aux changements de pression. Les butées positives empêchent les ressorts de se détendre. Taille compacte. Les réglages ne peuvent pas être retirés de la vanne. Cavité courante dans l'industrie. Le clapet et la cage sont trempés pour une longue durée de vie. Débit : voir tableau des performances Fuite interne : 0,1 ml/min (2 gouttes/min) max. à 250 bar (3500 psi) Pression de tarage définie : Bar évident à ① à 16.4mL/min (1 cu. in. /min) atteint. Ressort de pression standard à la fissure : 0.3 bar (4 psi) / 1 bar (15 psi) / 2 bar (29 psi) / 4 bar (58 psi) / 5 bar (73 psi) / 10 bar (145 psi) / 20 bar (290 psi) Fluide : A base minérale ou synthétique avec des propriétés lubrifiantes à des viscosités de 7,4~420 cSt (50-2000 ssu) Installation : Aucune restriction Cavité : V10-2 Outil de cavité : T/H10-2RC-T-G (brut), T/H10-2FM-T-G (finition) Kit de siège : SK10-2N -B
