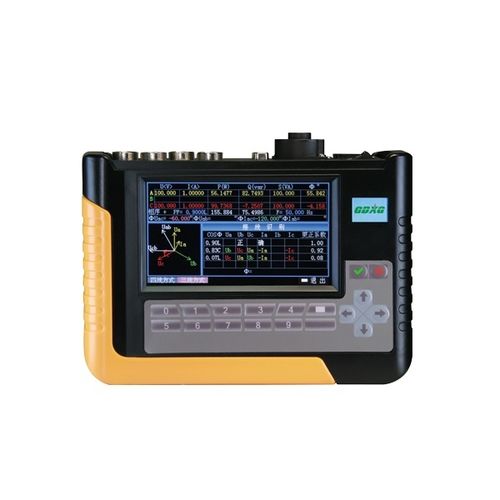

Appareil de contrôle de compteur électrique GDW-5000A

GDW-5000A - Inspecteur de l'énergie électrique triphasée Informations générales Le GDW-5000A est un appareil portable d'inspection de l'énergie électrique triphasée qui permet de mesurer simultanément les erreurs d'énergie électrique, de tension, de courant, de puissance active, de puissance réactive, de phase, de fréquence, de facteur de puissance, d'afficher un diagramme vectoriel et de vérifier les résultats. En outre, il mesure les harmoniques 2 à 51 de la tension triphasée, le courant en temps voulu et permet de mieux connaître la qualité de l'énergie. Equipé d'une pince de mesure de 5A, 100A, 500A, 1000A, il peut mesurer directement le rapport de transformation des TC basse tension. Il est pratique pour trouver les défauts tels que la déconnexion de circuit, le mauvais contact, le court-circuit entre spires dans les TC et si le rapport de la plaque signalétique du TC est cohérent avec le rapport réel du TC. Caractéristiques Avec un processeur de signaux numériques à haute vitesse de 32 bits. Le DSP 32 bits à haut débit 120MHz de TI et l'AD 6 canaux 16 bits haute performance de la société AD sont utilisés pour développer un multiplicateur numérique multifonctionnel et à large gamme. L'arithmétique à virgule flottante est adoptée pour garantir la précision des calculs. Fonction de simulation de câblage À condition que l'instrument n'ait pas accès aux signaux de tension et de courant, tous les types de câblage sur le terrain peuvent être simulés dans le bureau et les résultats correspondants peuvent être obtenus. Cette fonction peut être utilisée comme un outil de formation au contrôle des lignes pour améliorer les compétences des travailleurs sur le terrain. Autocontrôle des erreurs de la pince 5A Les signaux actuels de 5A et 0,5A générés dans l'instrument sont ajoutés aux pinces 5A et 100A pour mesurer les erreurs de mesure des pinces.
