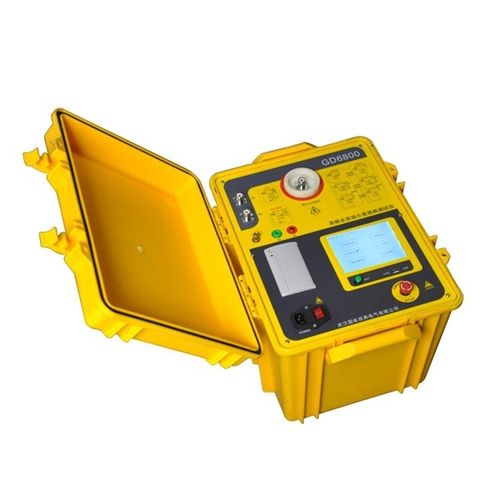

Testeur de capacité GD6800

de facteur de dissipationpour transformateurportable

GD6800 Testeur de capacité et de facteur de dissipation Description du produit Le GD6800 mesure la capacité et le facteur de perte diélectrique (tgδ) des équipements électriques à haute tension. Il est constitué d'une structure intégrée, d'un pont de test de perte diélectrique intégré, d'une alimentation électrique réglable à fréquence variable, d'un transformateur de surpression et d'un condensateur standard SF6. La source de haute tension est générée par l'onduleur interne de l'instrument, qui est utilisé pour tester l'objet de test après l'amplification du transformateur. Si l'on ajoute une coupelle d'isolation et un dispositif de contrôle de la température, on peut tester la perte diélectrique de l'huile isolante. Caractéristiques Affichage tactile sur écran LCD. Puce de calendrier et grande capacité de stockage à l'intérieur. Sauvegarde du résultat du test selon l'ordre chronologique, vérification de l'historique et impression du résultat. Les données de l'instrument peuvent être exportées via le disque U, et peuvent être utilisées pour visualiser et gérer les données via le logiciel sur PC. Mode de test multiple, avec des modes de haute tension intérieure, haute tension extérieure, norme intérieure, norme extérieure, GST/UST, auto-excitation. Le test de perte diélectrique à haute tension (plus de 10 kV) peut être effectué dans le cas d'un standard externe en dehors de la haute tension. Tester simultanément les pertes diélectriques et la capacité des transformateurs de tension capacitifs (CVT) C1 et C2 entièrement scellés. Testez également le rapport de transformation du CVT et la différence d'angle de tension. Les pertes diélectriques et la valeur de capacité de C0 dans la partie supérieure du CVT peuvent être mesurées en utilisant la méthode de blindage inverse. Signal d'échantillonnage à grande vitesse. L'onduleur et le circuit d'échantillonnage à l'intérieur sont contrôlés numériquement. La tension de sortie est ajustée en continu. Mesure automatique par LCR. L'inductance, la capacité et la résistance peuvent être mesurées et affichées.
