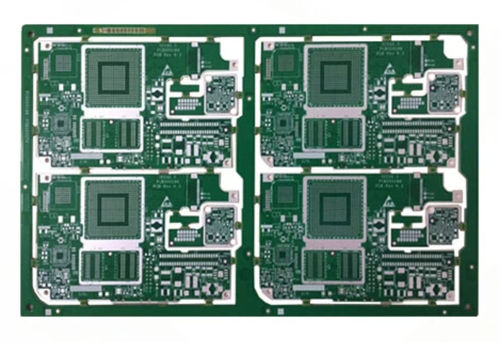

PCB 48 couches pour applications industrielles
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications
- pour applications industrielles
- Nombre de couches
- 48 couches
Description
Matériau de base M7NE, utilisé pour le projet de fond de panier de 25 Gb / s, circuit imprimé à haute fréquence, or immergé, trous traversants borgnes / enterrés, trous d'ajustement serrés, contrôle d'impédance
matériaux: M7NE
Epaisseur du panneau: 8.0 +/- 0.8mm
Taille de finition: 870x500mm
Min Line w / s: 5 / 5mil
Taille de forage min [FHS / DHS]: 0.34mm / 0.45mm
Plating AR DHS: 18: 1
Surface de finition: ENIG
Structure: 1 + N + 2 + N + 1
Autre: Pressez le store par le trou
Impédance Tol: +/- 8%
Emplacement du trou d'ajustement de presse Tol: +/- 1mil (à un connecteur)
